Suszenie koksu jest procesem krytycznym w zakładach metalurgicznych i koksowniczych, generującym jednak istotne wyzwania operacyjne. Piece suszące wytwarzają spaliny o wysokiej temperaturze, zawierające drobne cząstki stałe, a także śladowe ilości związków siarki i kwaśnych oparów. Ten złożony strumień odpadów stwarza wiele problemów dla operatorów instalacji.
Tradycyjne systemy suchej filtracji borykają się z tymi warunkami. Wysokie temperatury mogą uszkodzić media filtracyjne, a skład chemiczny spalin przyspiesza korozję sprzętu. Wiele obiektów narusza przepisy dotyczące ochrony środowiska, co prowadzi do kosztownych przestojów i kar regulacyjnych. Konserwacja sprzętu staje się częsta i kosztowna, co wpływa na ogólną wydajność i rentowność produkcji.
Wyzwania te wymagają solidniejszego rozwiązania zaprojektowanego specjalnie dla środowisk przemysłowych o wysokiej temperaturze i dużym zapyleniu. W tym miejscu technologia płukania na mokro staje się niezbędna w nowoczesnych operacjach metalurgicznych.
A płuczka mokra do suszenia koksu to zintegrowany system kontroli środowiska zaprojektowany specjalnie do zastosowań w hutnictwie i koksowniach. System łączy w sobie odpylanie, obniżanie temperatury i wstępne usuwanie związków siarki w jednym, ujednoliconym urządzeniu.

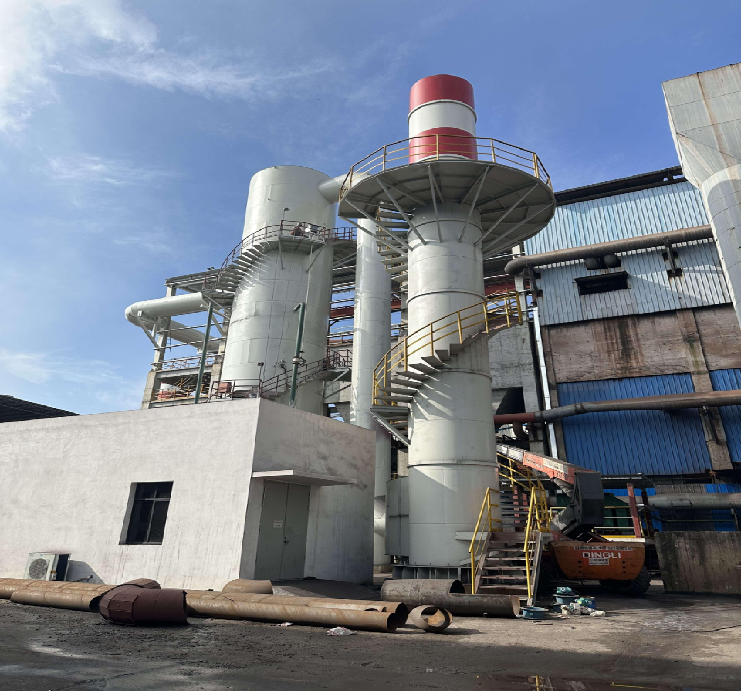

System składa się z pionowej stalowej wieży stanowiącej główne naczynie kontaktowe. Wieża charakteryzuje się:
Wielostopniowe wewnętrzne głowice natryskowe zapewniające równomierną dystrybucję cieczy
Spiralne schody inspekcyjne z platformami bezpieczeństwa umożliwiającymi dostęp konserwacyjny
Systemy rur wlotowych i wylotowych do prowadzenia spalin
Komora eliminacji mgły oddzielająca porwane kropelki wody
Górny komin wylotowy do odprowadzania czystych gazów
Zintegrowana jednostka uzdatniania i odzyskiwania wody obiegowej
Komponenty te współpracują jako kompletne rozwiązanie w jednym pakiecie, wymagające minimalnego montażu na miejscu i integracji z istniejącą infrastrukturą produkcyjną.
Technologia ta jest szczególnie odpowiednia dla:
Oczyszczanie spalin z pieca koksowniczego i suszarni bębnowej
Operacje suszenia żużla stalowniczego
Zarządzanie gazem resztkowym w piecu do spiekania metalurgicznego
Odsysanie pyłu przemysłowego w wysokiej temperaturze wymagające jednoczesnego chłodzenia
Zrozumienie, jak a odpylacz na mokro działa, pomaga wyjaśnić, dlaczego ta technologia jest lepsza w zastosowaniach związanych z suszeniem koksu. Proces obejmuje kilka zintegrowanych etapów, które działają jednocześnie, aby osiągnąć kompleksową poprawę jakości powietrza.
Etap 1: Przyjmowanie i kontakt - Gorące spaliny z urządzeń do suszenia koksu wchodzą do płuczki wieżowej przez dolne złącze wlotowe. Prędkość gazu jest kontrolowana w celu optymalizacji czasu kontaktu bez powodowania nadmiernego spadku ciśnienia w systemie.
Etap 2: Atomizacja cieczy - Wielopoziomowe systemy natryskowe rozprowadzają płyn myjący po całej komorze wieży. Strumień natrysku tworzy gęstą mgiełkę, która maksymalizuje powierzchnię kontaktu pomiędzy kropelkami cieczy a napływającym strumieniem gazu.
Etap 3: Wychwytywanie cząstek - Cząsteczki kurzu zderzają się z kropelkami wody i zostają uwięzione. Redukcja temperatury następuje szybko, ponieważ gaz o wysokiej temperaturze wymienia ciepło z chłodniejszą cieczą płuczącą. Połączenie wychwytywania na mokro i chłodzenia wyparnego sprawia, że proces ten jest wysoce wydajny w porównaniu z metodami suchymi.
Etap 4: Separacja mgły - Oczyszczony gaz unosi się przez sekcję usuwania mgły, gdzie siły odśrodkowe i uderzenia usuwają porwane kropelki wody. Dzięki temu powietrze wylotowe spełnia wymogi środowiskowe i bezpieczeństwa.
Etap 5: Wylot spalin - Oczyszczony, schłodzony gaz wychodzi przez górny komin przy znacznie obniżonej temperaturze i stężeniu cząstek stałych, spełniając progi zgodności z przepisami.
Etap 6: Recykling wody - Zakurzony płyn myjący spływa do dolnego zbiornika, gdzie osadzanie grawitacyjne oddziela cząstki stałe. Czysta woda powraca z powrotem do głowic zraszających poprzez dedykowane systemy pomp, podczas gdy osadzony osad jest okresowo usuwany w celu właściwej utylizacji.
Filtry workowe z suchym workiem opierają się na separacji mechanicznej i podlegają krytycznym ograniczeniom w przypadku usługi suszenia koksu w wysokiej temperaturze. Media filtracyjne ulegają szybkiej degradacji powyżej pewnych temperatur, co wymaga ciągłej wymiany i powoduje przerwy w produkcji. Ponadto filtry suche nie są w stanie chłodzić gazów ani usuwać kwaśnych składników oparów.
Szorowanie na mokro eliminuje te ograniczenia. Woda zapewnia naturalną zdolność cieplną do chłodzenia, zapobiega degradacji materiału filtracyjnego i chemicznie neutralizuje kwaśne związki siarki. Technologia radzi sobie z ekstremalnymi temperaturami, które mogłyby zniszczyć filtry mechaniczne w ciągu kilku dni pracy.
Suszenie koksu powoduje powstawanie gazów spalinowych o temperaturze często przekraczającej 200 stopni Celsjusza. Ten reżim temperaturowy niszczy mechaniczne systemy filtracji w ciągu kilku godzin. Technologia mokrej płuczki działa niezawodnie w całym zakresie, schładzając gazy do bezpiecznej temperatury tłoczenia, zachowując jednocześnie integralność strukturalną. Inwestycja w sprzęt jest chroniona przed uszkodzeniami wynikającymi z degradacji termicznej.
Pojedyncza jednostka spełnia jednocześnie trzy krytyczne funkcje: zbieranie cząstek stałych, chłodzenie spalin i wstępną neutralizację kwaśnych gazów. Eliminuje to potrzebę stosowania oddzielnych odpylaczy, wież chłodniczych i systemów oczyszczania chemicznego, znacznie zmniejszając nakłady inwestycyjne i wymagania dotyczące powierzchni.
Konstrukcja pionowej wieży o dużej średnicy wytrzymuje agresywne warunki procesowe. Konstrukcja stalowa z opcjonalną wykładziną odporną na korozję wytrzymuje kwaśne związki siarki i przepływ gazów o dużej prędkości. Zintegrowane platformy konserwacyjne i spiralne schody zapewniają bezpieczny dostęp w przypadku czynności kontrolnych i naprawczych, redukując przestoje i koszty serwisu. Zasadnicza struktura fizyczna jest odporna na odkształcenia pod wpływem cyklicznych naprężeń termicznych i ciśnieniowych.
Wydajność systemu, konfiguracja wewnętrzna i dobór materiałów dostosowują się do specyficznych wymagań zakładu. Objętość przetwarzania waha się od małych suszarek pomocniczych po duże systemy wyciągowe z pieca głównego. Specyfikacje materiałów mogą obejmować stal nierdzewną, stal węglową pokrytą gumą lub specjalistyczne powłoki w oparciu o ocenę korozyjności i parametry budżetowe. Klienci otrzymują rozwiązania inżynieryjne, a nie ogólny sprzęt.
Stężenia pyłu na wylocie stale spełniają progi regulacyjne bez skomplikowanej logiki sterowania lub częstych zmian mediów. System utrzymuje zgodność przy zmiennych poziomach produkcji i wahaniach jakości paliwa, eliminując ryzyko kar i niepewność operacyjną.
| Kryteria | Mokra płuczka | Filtr workowy suchy |
|---|---|---|
| Tolerancja temperatury | Do 260 C | Do 130 C |
| Częstotliwość wymiany nośnika | Minimalny (brak) | Co 12-24 miesiące |
| Usuwanie gazów kwaśnych | Tak (z dodatkami) | Nie |
| Zintegrowane chłodzenie | Tak | Nie |
| Niezawodność operacyjna | Wysoki (90% czasu sprawności) | Umiarkowany (70-80%) |
| Zużycie wody | Umiarkowany (z recyklingu) | Niene |
| Roczny koszt operacyjny | Niższy (5-7 tys.) | Wyższa (15-20 tys.) |
Porównanie to pokazuje, że technologia płukania na mokro zapewnia doskonałą wydajność w zastosowaniach metalurgicznych, gdzie standardowe parametry operacyjne to wysoka temperatura i duże obciążenie pyłem.
Właściwy dobór sprzętu wymaga kompleksowej oceny konkretnych warunków pracy. Inżynierowie potrzebują następujących danych, aby opracować dokładne propozycje i zapewnić zadowalającą wydajność:
Objętościowe natężenie przepływu gazów spalinowych (mierzone w metrach sześciennych na godzinę lub CFM)
Zakres temperatury gazu na wlocie i oczekiwane wahania
Stężenie pyłu na wlocie (gramy na metr sześcienny lub ziarna na stopę sześcienną)
Analiza rozkładu wielkości i składu cząstek pyłu
Obecność i stężenie związków chemicznych (tlenek siarki, siarkowodór)
Dostępna powierzchnia montażowa i prześwit wysokości
Charakterystyka jakości i dostępność wody w obiekcie
Normy dotyczące odprowadzania zanieczyszczeń do środowiska obowiązujące w Twojej jurysdykcji
Harmonogram produkcji i wymagany procent dostępności systemu
Współcześni dostawcy zapewniają kompleksowe, zintegrowane rozwiązania, które eliminują złożoność procesu zakupowego. Poza głównym zbiornikiem płuczki kompletne systemy obejmują:
Zaprojektowane kanały wlotowe i wylotowe z odpowiednimi kompensatorami
Odśrodkowe pompy obiegowe przystosowane do ciągłej pracy przemysłowej
Zautomatyzowane dysze natryskowe zapewniają równomierną dystrybucję cieczy
Sprzęt do zbierania i przeładunku osadów
Elektryczne układy sterowania z monitorowaniem temperatury i ciśnienia
Konstrukcyjne ramy nośne zaprojektowane z myślą o warunkach panujących w danym miejscu
Kompletna dokumentacja techniczna i instrukcje obsługi
Wsparcie przy uruchomieniu i szkolenie personelu
To pakietowe podejście upraszcza zaopatrzenie, instalację i bieżące zarządzanie w porównaniu do montażu komponentów od wielu dostawców.
Pomyślne wdrożenie zależy od prawidłowego planowania i wykonania na etapie instalacji. Lokalizacja musi zapewniać odpowiednią nośność fundamentów dla ciężaru wypełnionej wieży, zwykle mieszczącego się w zakresie od 5 do 15 ton, w zależności od wielkości statku. W celu usunięcia osadu i odprowadzania wody niezbędny jest odpowiedni drenaż. Podłączenia mediów do zasilania energią elektryczną i wodą muszą zostać potwierdzone przed dostawą sprzętu.
Pionowe ustawienie konstrukcji wieży ma kluczowe znaczenie dla zrównoważonego wewnętrznego rozkładu przepływu i optymalnej wydajności. Profesjonalne zespoły instalacyjne używają precyzyjnych przyrządów do sprawdzania wyrównania pionu zgodnie ze standardami branżowymi. Prawidłowo uszczelnione połączenia kanałów zapobiegają ominięciu powietrza i utrzymują skuteczność zbierania.
Po uruchomieniu systemy wymagają minimalnego zaangażowania personelu w zarządzanie. Operatorzy powinni monitorować temperaturę na wlocie, utrzymując parametry w granicach specyfikacji projektowych. Manometry śledzą opór układu, zapewniając wczesne ostrzeganie o potencjalnych blokadach lub problemach operacyjnych. Poziom wody w zbiorniku wymaga okresowego sprawdzania wizualnego. Podstawowa kontrola wizualna pod kątem wycieków lub nietypowych wzorców hałasu pomaga wcześnie zidentyfikować potrzeby konserwacyjne.
Miesięcznie: Oczyść dysze natryskowe, aby zapobiec gromadzeniu się minerałów, które zmniejszają wydajność atomizacji. Sprawdź łożyska pompy i uszczelki pod kątem oznak zużycia.
Kwartalnie: Usuwanie osadu ze zbiornika zbiorczego. Próbuj i analizuj wodę z recyklingu pod kątem równowagi pH i stężenia inhibitora korozji. Sprawdź dostępne powierzchnie wewnętrzne pod kątem nagromadzenia się kamienia.
Roczne: Profesjonalna inspekcja wewnętrznych powierzchni wieży przez wykwalifikowanych techników. Wymiana uszczelki pompy w przypadku widocznego zużycia. Pełna analiza systemu uzdatniania wody i ewentualna wymiana dodatków chemicznych.
Ten harmonogram konserwacji zapobiegawczej zwykle kosztuje jedną piątą wydatków związanych z naprawami awaryjnymi i nieplanowanymi przestojami.
Operacje suszenia koksu stwarzają złożone wyzwania w zakresie jakości powietrza, wykraczające poza proste zbieranie pyłu. Wysokotemperaturowe spaliny zawierają lotne związki organiczne, dwutlenek siarki i drobne cząstki stałe, które zagrażają przestrzeganiu zasad ochrony środowiska. Prawidłowo zaprojektowany i obsługiwany mokry skruber rozwiązuje wszystkie trzy problemy jednocześnie.
Redukcja cząstek stałych zwykle przekracza 95 procent, jeśli jest zaprojektowana dla określonych stężeń pyłu na wlocie. Redukcja temperatury od wlotu do wylotu sięga 80–100 stopni Celsjusza, co jest korzystne dla urządzeń znajdujących się na dalszej części instalacji i zmniejsza wpływ temperatury na jakość lokalnego powietrza. Skuteczność usuwania związków siarki waha się od 60-80 procent poprzez rozpuszczenie w wodzie poddanej recyklingowi, a lepszą wydajność można osiągnąć poprzez dozowanie dodatku alkalicznego.
Nowoczesne wieża do mycia gazów spalinowych technologia obejmuje recykling wody, aby zminimalizować wpływ na środowisko i koszty operacyjne. Zebrany osad osadza się w zbiorniku i jest okresowo usuwany, koncentrując odpady w możliwej do zarządzania objętości. Wiele obiektów z powodzeniem wysyła ten materiał do odpowiednich przetwórców odpadów przemysłowych zamiast na składowiska, wspierając zasady gospodarki o obiegu zamkniętym.
Jakość odprowadzanej wody stale się poprawia w procesie recyklingu, w miarę osiadania osadów i zmniejszania się zawartości zawiesiny. Końcowy zrzut wody, jeśli jest wymagany, zwykle wymaga jedynie podstawowej regulacji pH przed uwolnieniem do środowiska.
Agencje ochrony środowiska na całym świecie ustalają szczegółowe limity emisji pyłów, temperatury i związków chemicznych z procesów przemysłowych. Technologia płukania na mokro konsekwentnie spełnia lub przekracza te wymagania, zwykle pracując z marginesem 30–40% poniżej progów regulacyjnych. Zapewnia to bufor operacyjny na wypadek wahań wielkości produkcji i zmian jakości paliwa, które w przeciwnym razie spowodowałyby naruszenia przepisów.
Kompletny, zintegrowany system płuczki mokrej dla typowych średnich operacji koksowniczych wymaga inwestycji kapitałowych w zakresie powszechnie uzasadnionym wymogami zgodności z wymogami ochrony środowiska i wartością ochrony produkcji. Chociaż początkowy koszt systemu przewyższa proste alternatywy dotyczące zbierania na sucho, całkowity koszt posiadania znacząco faworyzuje szorowanie na mokro, jeśli analizuje się go w ciągu 10-letnich okresów eksploatacji.
Kluczowe czynniki kosztowe obejmują:
Konstrukcja statku i elementy wewnętrzne: 40–45 procent całości
Pompowanie, rurociągi i sprzęt pomocniczy: 25–30 procent
Sterowanie, oprzyrządowanie i elektryka: 15–20 procent
Instalacja, testowanie i uruchomienie: 10–15 procent
Systemy filtrów suchych generują znaczne bieżące wydatki w związku z wymianą filtrów, która w zastosowaniach wysokotemperaturowych odbywa się wiele razy w roku. Płuczki mokre niemal całkowicie eliminują ten powtarzający się koszt. Koszty zużycia wody są równoważone poprzez systemy recyklingu, które odzyskują i ponownie wykorzystują 80-90 procent objętości znajdującej się w obiegu. Zużycie energii elektrycznej do pracy pompy jest niewielkie w porównaniu z zapotrzebowaniem na sprężone powietrze do pulsacyjnego czyszczenia suchego filtra.
Roczna przewaga w kosztach operacyjnych wynikająca z płukania na mokro zwykle sięga 10 000 do 15 000 jednostek walutowych w porównaniu z równoważnymi systemami filtracji suchej w okresie pięciu lat. Już same te oszczędności uzasadniają wybór systemu w oparciu wyłącznie o analizę ekonomiczną, przed rozważeniem korzyści związanych z niezawodnością i zgodnością z wymogami ochrony środowiska.
Naruszenia ochrony środowiska pociągają za sobą kary, od umiarkowanych kar pieniężnych po nakazy zamknięcia obiektu, w zależności od surowości jurysdykcji. Przerwy w produkcji spowodowane awarią sprzętu kosztują znacznie więcej niż rutynowa konserwacja systemu. Składki ubezpieczeniowe odzwierciedlają niezawodność operacyjną i historię zgodności z wymogami ochrony środowiska. Systemy płuczek mokrych redukują jednocześnie wszystkie trzy kategorie ryzyka, zapewniając ochronę finansową wykraczającą poza bezpośrednie oszczędności kosztów operacyjnych.
Zużycie wody zależy od wielkości systemu i temperatury gazu na wlocie, zwykle mieści się w zakresie od 100 do 500 litrów na godzinę pracy. Jednak zintegrowane systemy recyklingu zwracają 80–90 procent tej objętości do ponownego wykorzystania, znacznie zmniejszając zużycie netto. Większość zakładów odkrywa, że zapotrzebowanie na wodę uzupełniającą jest zaskakująco skromne, często mniejsze niż 10–20 litrów na godzinę po uwzględnieniu wydajności recyklingu i strat spowodowanych parowaniem.
Praca bez aktywnego obiegu sprayu szybko doprowadziłaby do uszkodzenia systemu w wyniku kontaktu gazu o wysokiej temperaturze z suchymi powierzchniami wewnętrznymi. Nowoczesne systemy obejmują automatyczne blokady wyłączające, które wstrzymują zasilanie produkcyjne, jeśli ciśnienie wody spadnie poniżej poziomu minimalnego. Ochrona ta zapobiega katastrofalnym szkodom i daje operatorom czas na rozwiązanie problemów z dostawami przed ponownym uruchomieniem produkcji.
Szybkość gromadzenia się osadu zależy od stężenia pyłu na wlocie i wielkości systemu. Typowe zakłady usuwają osiadły materiał co miesiąc, chociaż w przypadku niektórych zastosowań charakteryzujących się dużym zapyleniem wymagane jest usuwanie co tydzień. Nowoczesne zbiorniki zbiorcze mają nachylone dna i otwory spustowe, które ułatwiają całkowite opróżnienie bez konieczności ręcznego wchodzenia do ograniczonych przestrzeni. Większość zakładów zawiera umowy ze specjalistami ds. odpadów przemysłowych w zakresie okresowego zbierania i właściwej utylizacji.
Sama woda zapewnia ograniczoną zdolność usuwania związków siarki, zwykle z wydajnością 30-40 procent poprzez proste rozpuszczanie. Zwiększona wydajność wymagająca skuteczności usuwania 70-80 procent wymaga dozowania alkalicznych dodatków w celu chemicznej neutralizacji kwaśnych gazów. Dodawanie wodorotlenku sodu lub zawiesiny alkalicznej jest standardową praktyką w systemach profesjonalnych. Urządzenia dozujące działają automatycznie w oparciu o analizę gazów wylotowych, minimalizując zużycie środków chemicznych przy jednoczesnym zachowaniu docelowej wydajności.
Systemy płuczek mokrych są znacznie mniej złożone niż równoważne systemy filtracji suchej. Szkolenie zazwyczaj obejmuje 1–2 dni praktycznego instruktażu dotyczącego obsługi pompy, czyszczenia dysz, procedur usuwania szlamu i podstawowego rozwiązywania problemów. Większość operatorów szybko nabywa biegłość w wykonywaniu rutynowych zadań konserwacyjnych. W przypadku bardziej złożonych corocznych inspekcji lub wymiany podzespołów dostępna jest profesjonalna pomoc techniczna od dostawców.
Zbyt duże ładunki pyłu w umiarkowanym stopniu zmniejszają wydajność zbierania i przyspieszają gromadzenie się osadu, co wymaga częstszego czyszczenia basenu. Nowoczesne projekty uwzględniają margines wydajności, aby obsłużyć typowe wahania operacyjne bez znaczącej utraty wydajności. Jednakże długotrwałe działanie powyżej specyfikacji projektowych będzie ostatecznie wymagać rozbudowy systemu lub dodatkowych etapów gromadzenia danych w celu utrzymania zgodności. Regularne monitorowanie poprzez pomiar pyłu na wylocie zapewnia wczesne ostrzeżenie, jeśli konieczna będzie regulacja.
Systemy płuczek mokrych działają stosunkowo cicho w porównaniu do kolektorów suchych z głośnymi procesami czyszczenia pulsacyjnego. Praca pompy obiegowej i przepływ gazu przez wieżę generują dźwięk na odległość zwykle poniżej 85 decybeli, co spełnia większość standardów obiektów przemysłowych. Można zastosować dodatkowe materiały tłumiące dźwięk, jeśli w miejscu instalacji istnieją szczególne ograniczenia dotyczące hałasu.
Dobrze utrzymane systemy zazwyczaj działają pomyślnie przez 15–20 lat, zanim konieczna będzie wymiana głównych podzespołów. Solidna stalowa konstrukcja jest odporna na zużycie eksploatacyjne, jeśli konsekwentnie przestrzega się konserwacji zapobiegawczej. Kolektory natryskowe, uszczelki pomp i elementy wewnętrzne z metali nieżelaznych mogą wymagać wymiany co 7–10 lat, w zależności od jakości wody i składu chemicznego przetwarzanego gazu. Wydłużona żywotność znacznie poprawia długoterminowe wyniki ekonomiczne w porównaniu z alternatywami wymagającymi częstej wymiany.
