Wkłady filtrów przeciwpyłowych stanowią serce nowoczesnych systemów odpylania przemysłowego. Te pozornie proste, cylindryczne elementy spełniają kluczowe zadanie oddzielania drobnych cząstek stałych od strumieni powietrza, często decydując o tym, czy obiekt spełnia wymogi ochrony środowiska, chroni zdrowie pracowników i działa ekonomicznie. Jednak za ich prostym wyglądem kryje się zaawansowana nauka o materiałach, precyzyjna inżynieria i rozwijająca się technologia, która stale przesuwa granice wydajności filtracji.
Zrozumienie technologii wkładów — od struktury molekularnej materiałów filtracyjnych po zaawansowane systemy powłok — umożliwia kierownikom obiektów i inżynierom podejmowanie świadomych decyzji dotyczących wyboru systemu, praktyk konserwacyjnych i strategii optymalizacji, które obniżają koszty przy jednoczesnej poprawie wyników środowiskowych.

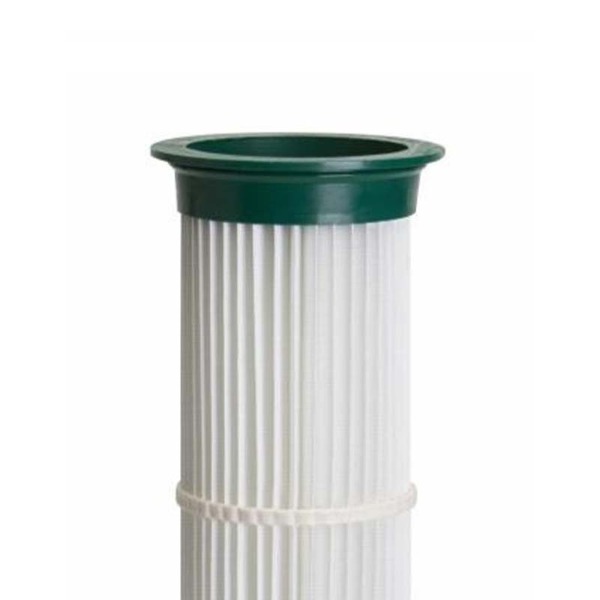

A wkład filtra przeciwpyłowego składa się z wielu warstw konstrukcyjnego materiału połączonych ze sobą w celu utworzenia elementu filtrującego. W przeciwieństwie do filtrów płaskich lub tradycyjnych filtrów workowych, wkłady mają plisowaną konstrukcję, która zwielokrotnia efektywną powierzchnię do wychwytywania cząstek.
Plisowana konstrukcja jest cechą charakterystyczną odróżniającą wkłady od innych typów filtrów. Pionowe fałdy (zwykle 20-40 na wkład) biegną od góry do dołu, tworząc pofałdowaną powierzchnię, która radykalnie zwiększa obszar dostępny do wychwytywania cząstek. Pojedynczy wkład o średnicy około 10 cali i wysokości 22 cali może zapewnić 300–500 stóp kwadratowych powierzchni filtracyjnej – co odpowiada wielu filtrom płaskim na znacznie mniejszej powierzchni.
Konstrukcja warstwowa obejmuje:
Wewnętrzna tuleja wspierająca: Sztywna konstrukcja zapobiegająca zapadaniu się pod wpływem różnicy ciśnień
Podstawowe media filtracyjne: Warstwa główna wychwytująca cząstki stałe
Warstwy wtórne: Dodatkowe powierzchnie filtracyjne zwiększające wydajność i trwałość
Zaślepki górne i dolne: Elementy uszczelniające zapobiegające ominięciu materiału filtracyjnego
Systemy klejące: Łączenie warstw przy zachowaniu przepuszczalności mediów
Plisowana konfiguracja zapewnia kilka korzyści w zakresie wydajności w porównaniu z filtrami płaskimi. Zwiększając powierzchnię 5-10 razy w porównaniu do płaskich paneli o podobnych wymiarach, wkłady plisowane pozwalają na niższą prędkość czołową (prędkość powietrza na powierzchni filtra), co zmniejsza spadek ciśnienia i poprawia skuteczność zbierania. Niższy spadek ciśnienia oznacza, że wentylator systemowy wymaga mniejszej mocy, aby osiągnąć ten sam przepływ powietrza, co bezpośrednio zmniejsza zużycie energii.
Kompaktowe wymiary to kolejna ważna zaleta. A wkładowy odpylacz zawierające elementy plisowane zajmują znacznie mniej powierzchni niż systemy workowe zapewniające równoważny przepływ powietrza. Ta efektywność przestrzenna doprowadziła do powszechnego przyjęcia w obiektach o ograniczonej dostępnej powierzchni.
W samym materiale filtrującym — materiale, który faktycznie wychwytuje cząsteczki kurzu — pojawia się większość innowacji w technologii wkładów. Różne materiały nośnikowe oferują odrębną charakterystykę wydajności dostosowaną do różnych zastosowań.
Włókno szklane było oryginalnym wkładem filtracyjnym i pozostaje powszechne w zastosowaniach ogólnych. Złożone z losowo zorientowanych włókien szklanych połączonych żywicą, media z włókna szklanego zapewniają dobrą odporność chemiczną, odporność na wysokie temperatury (do 260°C) i opłacalność. Jednakże włókno szklane ma umiarkowane właściwości uwalniania pyłu i może być podatne na działanie alkaliów w niektórych środowiskach chemicznych.
Zakres temperatur: ciągła do 260°C
Odporność chemiczna: Dobry dla większości kwasów; ograniczone do ekspozycji na alkalia
Uwalnianie ciasta pyłowego: Umiarkowany; podczas czyszczenia może ponownie przedostać się do wnętrza część kurzu
Koszt: Niski do umiarkowanego
Typowe zastosowania: Odlewnie, obróbka metali, ogólny pył przemysłowy
Włókna poliestrowe zapewniają lepszą charakterystykę usuwania kurzu w porównaniu z włóknem szklanym, zmniejszając siłę wymaganą podczas czyszczenia filtra. To delikatniejsze czyszczenie zmniejsza zmęczenie materiału filtrującego i wydłuża jego żywotność. Poliester lepiej radzi sobie z wilgocią niż włókno szklane, ale ma niższą maksymalną temperaturę.
Zakres temperatur: do 150°C w trybie ciągłym
Odporność chemiczna: Dobry dla większości kwasów i zasad; ograniczone do silnych utleniaczy
Uwalnianie ciasta pyłowego: Doskonały; bardzo łatwo czyścić podczas zdarzeń pulsacyjnych
Koszt: Umiarkowane
Typowe zastosowania: Przemysł farmaceutyczny, spożywczy, cementownie
Politetrafluoroetylen (PTFE) to syntetyczny fluoropolimer nakładany w postaci cienkiej powłoki na powierzchnie mediów filtracyjnych. Powłoka PTFE radykalnie poprawia usuwanie osadów kurzu — kurz praktycznie zsuwa się z powierzchni filtra, nie wymagając agresywnego czyszczenia. Technologia ta zrewolucjonizowała wydajność filtrów kasetowych, szczególnie w przypadku trudnych pyłów.
Uwalnianie pyłu: Wyjątkowy; minimalna przyczepność niezależnie od rodzaju pyłu
Kompatybilność temperaturowa: Zależne od mediów (zwykle 150-260°C w zależności od mediów podstawowych)
Odporność na wilgoć: Doskonałe właściwości hydrofobowe zapobiegają wchłanianiu wilgoci
Koszt: Wysoki; znacząca przewaga nad mediami niepowlekanymi
Typowe zastosowania: Lepkie pyły, procesy mokre, wymagania dotyczące czyszczenia o wysokiej częstotliwości
Najnowocześniejsza technologia nanowłókien wykorzystuje niezwykle drobne włókna syntetyczne (często o średnicy mniejszej niż 1 mikrometr), aby stworzyć wyjątkowo gęste powierzchnie filtrów. Media te osiągają skuteczność zbierania na poziomie 99,95–99,99%, wychwytując cząstki o wielkości zaledwie 0,3 mikrona. Media z nanowłókien wykazują również doskonałe uwalnianie pyłu i mogą znacznie zmniejszyć częstotliwość czyszczenia filtra.
Wydajność zbierania: 99,95-99,99% dla cząstek o wielkości zaledwie 0,3 mikrona
Uwalnianie pyłu: Przełożony; wymagana minimalna siła czyszczenia
Żywotność filtra: Wydłużony o 30-50% w porównaniu do mediów konwencjonalnych
Koszt: Ceny premium; najdroższa opcja mediów
Typowe zastosowania: Farmacja, elektronika, ultraczyste środowisko
Poza włóknami mediów podstawowych, powłoki powierzchniowe i obróbka dramatycznie wpływają na wydajność filtra. Te mikroskopijnie cienkie warstwy modyfikują sposób, w jaki pył oddziałuje z powierzchniami filtrów.
Powłoka PTFE (teflonowa) tworzy śliską powierzchnię, na której cząsteczki kurzu nie mogą łatwo przylegać. Powłokę nakłada się za pomocą elektrorozpylania lub innymi precyzyjnymi metodami, aby utworzyć jednolitą warstwę o grubości zwykle 20–50 mikronów. Powierzchnie PTFE są z natury hydrofobowe, odpychają wilgoć i zapobiegają zbrylaniu się kurzu spowodowanego wilgocią.
Korzyści z powłoki PTFE są znaczne:
Radykalna poprawa uwalniania pyłu: Siła czyszczenia ciasta zmniejsza się o 50-70%
Zmniejszona częstotliwość czyszczenia: Czyszczenie pulsacyjne może być mniej agresywne, co wydłuża żywotność mediów
Odprowadzanie wilgoci: Doskonała wydajność w wilgotnych lub mokrych środowiskach procesowych
Wydajność lepkiego pyłu: Obsługuje czekolady, minerały i kleje, które mogłyby zaślepić niepowlekane media
Przedłużenie żywotności filtra: 30-50% dłuższa żywotność w porównaniu do mediów niepowlekanych
Powłoki oleofobowe odpychają oleje i lipidy, zapobiegając zbrylaniu się kurzu zawierającego olej i zatykaniu filtrów. Powłoki te są szczególnie cenne w operacjach obróbki skrawaniem, w których aerozole płynów do obróbki metali łączą się z pyłem metalowym, tworząc trwałe placki pyłu. Powłoki oleofobowe zachowują swoją skuteczność nawet wtedy, gdy podłoże zostanie obciążone cząstkami kurzu.
Niektóre wkłady wykorzystują technologię włókien naładowanych elektrostatycznie w celu poprawy wychwytywania cząstek. Ładunki przyciągają drobne cząstki, poprawiając skuteczność zbierania cząstek submikronowych. Efekty elektrostatyczne utrzymują się nawet wtedy, gdy ładunki statyczne stopniowo rozpraszają się przez cały okres eksploatacji filtra, co stanowi skuteczne i długotrwałe ulepszenie.
W przemyśle farmaceutycznym, spożywczym i pomieszczeniach czystych obróbka powierzchni hamująca rozwój drobnoustrojów zapobiega kolonizacji filtra przez bakterie i grzyby. Zabiegi te nie eliminują drobnoustrojów, ale spowalniają ich wzrost, wydłużając akceptowalną żywotność filtra, zanim zanieczyszczenie mikrobiologiczne będzie wymagało wymiany.
Pojawiające się hydrofobowe powierzchnie z nanoteksturą naśladują cechy liści lotosu, tworząc efekt superhydrofobowy, który usuwa zarówno wilgoć, jak i drobne cząsteczki przy minimalnej sile czyszczenia. Te zaawansowane powierzchnie obiecują jeszcze bardziej wydłużyć żywotność filtra, jednocześnie zmniejszając zapotrzebowanie na energię czyszczenia.
Skuteczność zbierania mierzy, jaki procent cząstek wchodzących do filtra jest wychwytywanych. Wkład o wydajności 99,5% przepuszcza 0,5% napływających cząstek. Ten pozornie niewielki odsetek może być znaczący w zastosowaniach masowych.
Wydajność różni się w zależności od wielkości cząstek, przy czym większość wkładów jest mniej skuteczna w wychwytywaniu bardzo drobnych cząstek (poniżej 1 mikrometra). Wydajność zmienia się także w trakcie żywotności filtra – zazwyczaj wzrasta w miarę gromadzenia się kurzu na powierzchni filtra i tworzenia dodatkowej warstwy filtracyjnej, aż do momentu, gdy nagromadzony placek kurzu stanie się tak gęsty, że powietrze zacznie przepływać wokół niego, a nie przez niego.
Spadek ciśnienia to opór przepływu powietrza wytwarzany przez materiał filtrujący. Początkowy spadek ciśnienia przy czystych filtrach wynosi zazwyczaj 2–5 cali słupa wody, w zależności od konstrukcji medium i prędkości powietrza na powierzchni czołowej. W miarę gromadzenia się kurzu spadek ciśnienia wzrasta liniowo, aż do momentu wystąpienia czyszczenia. Maksymalny dopuszczalny spadek ciśnienia (zwykle 6-8 cali słupa wody) uruchamia automatyczne cykle czyszczenia.
Zrozumienie spadku ciśnienia ma kluczowe znaczenie dla efektywności energetycznej systemu. Wzrost spadku ciśnienia o 2 cale wymaga, aby wentylator zużywał około 15–20% więcej mocy. Regularna wymiana filtra, zanim spadek ciśnienia stanie się nadmierny, jest niezbędną dyscypliną konserwacji, która bezpośrednio wpływa na koszty operacyjne.
Mierzona w stopach sześciennych na minutę (CFM) lub metrach sześciennych na godzinę (CMH) przepustowość powietrza wskazuje objętość zapylonego powietrza, jaką może przetworzyć wkład. Wydajność przepływu powietrza zależy od powierzchni filtra, przepuszczalności mediów i akceptowalnego spadku ciśnienia. Pojedynczy wkład zazwyczaj przetwarza 300–1200 CFM, w zależności od tych czynników.
Rozmiar systemu musi uwzględniać jednoczesne działanie wszystkich punktów emisji plus margines bezpieczeństwa na przyszłą rozbudowę. Systemy o zbyt małych rozmiarach nie są w stanie utrzymać wymaganej prędkości powietrza do wychwytywania pyłu, co skutkuje emisją niezorganizowaną i niewystarczającym zbieraniem.
Maksymalna ciągła temperatura pracy różni się w zależności od rodzaju nośnika i powłoki. Włókno szklane i poliestry wysokotemperaturowe tolerują temperaturę 250-260°C, podczas gdy standardowy poliester jest ograniczony do 150°C. Powłoka PTFE nie zmienia podstawowych temperatur mediów, ale zapewnia doskonałą wydajność w tych granicach. Zdolność temperaturowa nośnika nanowłókien zależy od podstawowego składu włókien.
Krótkie skoki temperatury powyżej wartości znamionowej są dopuszczalne (5-10 minut powyżej temperatury znamionowej rzadko powoduje trwałe uszkodzenie), ale ciągła praca w podwyższonych temperaturach powoduje szybką degradację. Zarządzanie temperaturą staje się krytyczne w zastosowaniach wysokotemperaturowych, takich jak odlewnie i huty stali.
Wysokie stężenie pyłu szybciej wyczerpuje pojemność filtra, co wymaga częstszej wymiany. Drobny pył zatyka media łatwiej niż gruby. Przyleganie lepkiego pyłu zmniejsza efektywną żywotność filtra, wymagając bardziej agresywnego czyszczenia. Higroskopijny pył pochłaniający wilgoć może powodować zbrylanie i zatykanie filtrów. Zrozumienie właściwości pyłu umożliwia przewidywanie realistycznych oczekiwań dotyczących trwałości filtra.
Ciągła praca z wydajnością projektową zapewnia przewidywalną żywotność filtra. Praca przy częściowym obciążeniu może wydłużyć żywotność filtra poprzez zmniejszenie ilości pyłu. Częste cykle start-stop mogą skrócić żywotność z powodu skoków ciśnienia podczas uruchamiania. Stabilność temperatury poprawia trwałość filtra; wahania temperatury powodują kurczenie się i rozszerzanie materiału, przyspieszając zmęczenie włókien.
Agresywne czyszczenie filtra (nadmierne ciśnienie lub częstotliwość impulsów) powoduje zmęczenie włókien mediów i skraca ich żywotność. Jednakże niedostateczne czyszczenie, które powoduje nadmierny wzrost spadku ciśnienia, może spowodować trwałe zablokowanie mediów. Właściwe parametry czyszczenia – zrównoważone w celu utrzymania rozsądnego spadku ciśnienia bez nadmiernego naprężania mediów – optymalizują żywotność filtra.
Słabe uszczelnienie zaślepek końcowych umożliwia ominięcie brudnego powietrza, zmniejszając efektywną żywotność filtra w wyniku wewnętrznego obejścia, a nie prawdziwego wyczerpania mediów. Nieprawidłowa instalacja wkładu, powodująca pozostawienie szczelin lub uszkodzenie zaślepek, pogarsza wydajność systemu od pierwszego dnia.
Wysoka wilgotność może przyspieszyć zbrylanie się kurzu i pogorszenie jakości nośnika. Ekstremalne wahania temperatury obciążają włókna mediów. Atmosfery korozyjne zawierające opary kwasów lub zasad działają chemicznie na media. Ochrona sprzętu zbierającego przed trudnymi warunkami środowiskowymi znacznie wydłuża żywotność komponentów.
Czyszczenie pulsacyjne, najpopularniejsza metoda czyszczenia wkładów, polega na wysyłaniu strumieni sprężonego powietrza pod wysokim ciśnieniem przez materiał filtracyjny w odwrotnym kierunku. Ta metoda czyszczenia jest skuteczna i niezawodna. Jednak optymalna wydajność wymaga dokładnej kalibracji ciśnienia i częstotliwości tętna.
Ciśnienie tętna: Zwykle sprężone powietrze o ciśnieniu 80-100 PSI; nadmierne ciśnienie (powyżej 120 PSI) powoduje uszkodzenie mediów
Czas trwania impulsu: 50-200 milisekund; dłuższe impulsy nie poprawiają czyszczenia, ale zwiększają obciążenie mediów
Częstotliwość czyszczenia: Zautomatyzowane systemy mierzą spadek ciśnienia i uruchamiają czyszczenie po osiągnięciu zadanego progu, zwykle co 2–24 godziny, w zależności od zastosowania
Rozrząd elektrozaworu: Precyzyjne działanie zaworu ma kluczowe znaczenie; zużyte lub źle wyregulowane zawory powodują nieprawidłowe wzorce czyszczenia
Nowoczesne kolektory kasetowe są wyposażone w czujniki spadku ciśnienia, które zapewniają monitorowanie w czasie rzeczywistym. Wykres spadku ciśnienia w czasie pozwala ujawnić trendy wydajności filtra. Jeśli spadek ciśnienia wzrasta szybciej niż oczekiwano, sygnalizuje to potencjalne problemy:
Obejście pyłu: Gwałtowny wzrost ciśnienia może wskazywać na awarię uszczelnienia lub nieprawidłowe osadzenie wkładu
Uszkodzenia mediów: Podarte lub przebite media filtracyjne wykazują nagły wzrost ciśnienia
Akumulacja wilgoci: Mokry pył zatyka media powodując nadmierny wzrost ciśnienia
Awaria systemu czyszczenia: Niedostateczne czyszczenie powoduje postępujący wzrost ciśnienia
Porównanie rzeczywistego spadku ciśnienia z historyczną wartością bazową ujawnia pojawiające się problemy, zanim wystąpi awaria systemu, umożliwiając proaktywne planowanie konserwacji.
Czyszczenie pulsacyjne polega na użyciu czystego, suchego sprężonego powietrza. Aerozole olejowe ze sprężarek powietrza pokrywają media filtracyjne i zmniejszają skuteczność czyszczenia. W zimne dni para wodna skrapla się i tworzy mokre placki pyłowe. Wysokiej jakości osuszacze powietrza i filtry w układzie sprężonego powietrza to niezbędne inwestycje w zakresie konserwacji, które wydłużają żywotność filtrów i zmniejszają awaryjność systemu czyszczenia.
Kilka strategii zmniejsza częstotliwość wymiany filtra:
Oversize: Określenie wkładów o większej pojemności, działających przy niższej prędkości powietrza na powierzchni czołowej, zmniejsza spadek ciśnienia i wydłuża żywotność o 20–30%
Filtracja wstępna: Usuwanie większych cząstek, zanim dotrą one do głównych wkładów, chroni drogie wkłady z drobnymi nośnikami
Jakość mediów: Media premium powlekane PTFE lub nanowłókien kosztują początkowo więcej, ale zapewniają o 30-50% dłuższą żywotność, zapewniając doskonałą wartość ekonomiczną
Kontrola środowiska: Zarządzanie wilgotnością i temperaturą w obudowie zbiorczej zmniejsza problemy z gromadzeniem się kurzu
Prawidłowe czyszczenie: Zoptymalizowane parametry impulsu utrzymują stan filtra bez nadmiernych naprężeń
Wydajność czystego wkładu odzwierciedla naturalną zdolność wychwytywania materiału filtrującego. Podczas pracy filtra kurz gromadzi się na powierzchni, tworząc placek pyłowy, który faktycznie zwiększa wydajność – nagromadzony kurz działa jako dodatkowy etap filtracji. Ta poprawa wydajności utrzymuje się przez pewien okres, zazwyczaj od tygodni do miesięcy, w zależności od stężenia pyłu.
Jednakże wraz ze wzrostem grubości placka pyłu wydajność osiąga szczyt, a następnie stopniowo spada, ponieważ wysokie ciśnienie na nagromadzonym placku powoduje, że powietrze w coraz większym stopniu przepływa wokół pyłu, a nie przez niego. Ostatecznie system osiąga maksymalny dopuszczalny spadek ciśnienia, co powoduje rozpoczęcie czyszczenia. Cykl czyszczenia usuwa większość nagromadzonego kurzu, obniżając skuteczność z powrotem do wartości początkowych czyszczenia filtra, po czym cykl się powtarza.
Penetracja (procent cząstek przechodzących przez nieobrobione) początkowo maleje w miarę gromadzenia się kurzu, co powoduje wspomnianą powyżej poprawę wydajności. Jednakże penetracja wzrasta ponownie wraz ze wzrostem grubości placka i obejściem staje się znaczące. Punkt najniższej penetracji (najwyższa wydajność) zwykle występuje przy 60-80% maksymalnego dopuszczalnego spadku ciśnienia.
Zależność ta ma praktyczne implikacje: wymiana filtrów przed osiągnięciem maksymalnego spadku ciśnienia pozwala na utrzymanie wyższej średniej wydajności przez cały cykl życia filtra, nawet jeśli teoretycznie poszczególne wkłady mogłyby działać dłużej.
Cząstki submikronowe (poniżej 1 mikrometra) są szczególnie trudne do wychwycenia. Podczas gdy większość wkładów reklamuje skuteczność na poziomie 99%, skuteczność ta dotyczy cząstek w zakresie 1-10 mikrometrów, gdzie mechanizmy zbierania (uderzenie, przechwycenie, dyfuzja) działają najskuteczniej. Wydajność cząstek submikronowych może być o 5-10% niższa.
W zastosowaniach wymagających wyjątkowej kontroli submikronowej (produkcja farmaceutyczna, elektronika, ultraczyste środowiska) media nanowłókienne wraz z gęstą siecią włókien znacznie poprawiają wychwytywanie submikronowe.
Odlewnie, huty stali i wysokotemperaturowe procesy chemiczne wytwarzają pył w podwyższonych temperaturach, co wymaga mediów utrzymujących integralność ciepła. Niezbędne są wysokotemperaturowe media poliestrowe lub z włókna szklanego o temperaturze do 250-260°C. Powłoka PTFE zapewnia doskonałe odprowadzanie pyłu w tych wymagających warunkach.
Zarządzanie temperaturą — za pomocą izolacji lub chłodzonych wodą kanałów wlotowych w celu obniżenia temperatury powietrza na wlocie — wydłuża żywotność filtra w wysokich temperaturach. Umożliwienie schłodzenia powietrza wlotowego nieco poniżej maksymalnej temperatury czynnika zapewnia margines operacyjny na wypadek skoków temperatury podczas skoków produkcyjnych.
Pył czekoladowy w cukierniach, kalafonia w obróbce drewna i pył mineralny w produkcji ceramiki – to wszystkie obecne wyzwania – pył silnie przylega do standardowych mediów filtracyjnych, wymagając agresywnego czyszczenia, które uszkadza media. Media powlekane PTFE lub oleofobowe o doskonałych właściwościach usuwania pyłu doskonale sprawdzają się w tych zastosowaniach.
W przypadku pyłów higroskopijnych pochłaniających wilgoć wstępne osuszenie powietrza wlotowego lub podgrzana obudowa filtra zapobiega wchłanianiu wilgoci i zbrylaniu. W niektórych zakładach stosuje się wkłady z elementami drenażowymi, aby poradzić sobie z kondensacją wilgoci.
Procesy szlifowania na mokro i środowiska o dużej wilgotności powodują powstawanie pyłu zawierającego wilgoć, który zatyka standardowe media. Hydrofobowe właściwości mediów pokrytych PTFE zapobiegają absorpcji wody. Niektóre zakłady wykorzystują kolektory kasetowe z odprowadzaniem wilgoci, aby poradzić sobie z przenoszeniem kropelek wody z procesów mokrych.
Niektóre chemikalia atakują określone media filtracyjne. Silne kwasy wymagają mediów pokrytych poliestrem lub PTFE; silne zasady mogą uszkodzić poliester, wymagając włókna szklanego. Ocena kompatybilności chemicznej gwarantuje, że dobór mediów będzie dostosowany do konkretnego środowiska chemicznego.
Surowe wymagania dotyczące czystości w produkcji żywności i farmaceutyków wymagają mediów o najwyższej wydajności. Wkłady z nanowłókien spełniające standardy ultraczystości są standardem w tych branżach. Powłoki antybakteryjne zapobiegają rozwojowi biologicznemu, który mógłby zanieczyścić produkt lub pogorszyć działanie filtra.
Media premium (powlekane PTFE lub nanowłókien) kosztują 3-5 razy więcej niż podstawowe media z włókna szklanego. Jednak analiza kosztów godzinowych często pokazuje, że media premium zapewniają wyższą wartość ekonomiczną:
| Typ nośnika | Koszt jednostkowy | Oczekiwany czas życia (godziny) | Koszt za godzinę pracy | Cykle czyszczenia/rok |
|---|---|---|---|---|
| Włókno szklane | 100 | 2000 | 0.05 | 4380 |
| Poliester | 150 | 2500 | 0.06 | 3500 |
| Pokryty PTFE | 350 | 3500 | 0.10 | 2000 |
| Nanowłókno | 500 | 4500 | 0.11 | 1500 |
Z analizy tej wynika, że chociaż media premium charakteryzują się wyższym kosztem godzinowym samego materiału, wydłużona żywotność i zmniejszona częstotliwość czyszczenia obniżają całkowite koszty operacyjne systemu, biorąc pod uwagę energię, robociznę i zużycie systemów czyszczących.
Brudne filtry wymagające dużej mocy wentylatora do pokonania spadku ciśnienia zużywają znacznie więcej energii niż prawidłowo konserwowane systemy. Pojedynczy wkład pracujący przy nadmiernym spadku ciśnienia (z powodu opóźnionej wymiany) może zwiększyć zużycie energii przez system o 1-2 kilowaty. W obiektach pracujących w trybie ciągłym oznacza to tysiące dolarów rocznie niepotrzebnych kosztów energii.
Zmniejszone zużycie sprężonego powietrza: Delikatne czyszczenie mediów premium wymaga mniejszego ciśnienia czyszczenia
Niższa praca konserwacyjna: Rzadsze wymiany zmniejszają zapotrzebowanie na siłę roboczą
Zmniejszone zużycie sprzętu: Niższy spadek ciśnienia zmniejsza obciążenie wentylatorów i łożysk
Lepsze wyniki w zakresie ochrony środowiska: Stała wysoka wydajność zapewnia czystsze powietrze wywiewane
Krótszy czas przestoju obiektu: Wydłużona żywotność filtra oznacza mniej przerw konserwacyjnych
Prawidłowa instalacja kasety zapobiega obejściu, które mogłoby pogorszyć wydajność systemu. Kluczowe praktyki obejmują:
Sprawdź zaślepki końcowe: Przed montażem należy sprawdzić, czy zaślepki końcowe nie są uszkodzone, a uszczelki nienaruszone
Czysta obudowa: Przed instalacją usuń kurz i zanieczyszczenia z obudowy wkładu
Prawidłowe siedzenie: Upewnij się, że wkłady są prawidłowo osadzone w górnych i dolnych połączeniach, bez przerw
Kontrola uszczelki: Sprawdź, czy uszczelki są obecne, prawidłowo umieszczone i nieuszkodzone
Elementy mocujące: Prawidłowo zabezpiecz wszystkie elementy złączne lub zaciski, nie dokręcając ich zbyt mocno
Test ciśnienia w systemie: Po montażu sprawdź, czy system utrzymuje ciśnienie i nie ma wycieków
Wkłady są delikatne, mimo że wyglądają solidnie. Nieostrożne obchodzenie się może spowodować uszkodzenie wewnętrznych tulei podporowych lub utworzenie mikroperforacji w mediach, które pozostają niewykryte do czasu, aż próba ciśnieniowa wykryje wycieki.
Ostrożnie obchodź się z wkładami; unikaj upadku lub mocnego uderzenia
Transport w opakowaniu ochronnym zabezpieczającym przed uszkodzeniami
Przechowywać w suchym miejscu, aby zapobiec wchłanianiu wilgoci przed instalacją
Chronić przed ekstremalnymi temperaturami, które mogą uszkodzić media lub uszczelki zaślepek
Zużyte wkłady mogą zawierać niebezpieczny pył, wymagający specjalnego postępowania podczas utylizacji. Postępuj zgodnie z obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania pyłu. W niektórych obszarach przemysłowych znajdują się wyspecjalizowane zakłady zajmujące się utylizacją odpadów niebezpiecznych, które przyjmują wkłady filtracyjne i materiały zanieczyszczone. Właściwa utylizacja zapobiega skażeniu środowiska i zapewnia zgodność z przepisami.
Jeśli spadek ciśnienia rośnie szybciej niż historyczna wartość bazowa, zbadaj następujące potencjalne przyczyny:
Zwiększone wytwarzanie pyłu: Zmiany w produkcji lub surowcach mogą zwiększyć obciążenie pyłem
Obejście pyłu: Nieszczelne uszczelki lub nieprawidłowe osadzenie wkładu umożliwiają ominięcie brudnego powietrza
Uszkodzenia mediów: Rozdarcia lub perforacje umożliwiają przepływ powietrza bez gromadzenia się kurzu
Nieodpowiednie czyszczenie: Awaria elektrozaworu lub problemy ze sprężonym powietrzem uniemożliwiają skuteczne czyszczenie
Akumulacja wilgoci: Wilgoć lub kondensacja powodują zbrylanie się kurzu
Widoczny kurz wydobywający się z wylotu czystego powietrza oznacza awarię filtra. Przyczyny obejmują:
Awaria uszczelki zaślepki końcowej umożliwiająca bezpośrednie obejście
Perforacja lub rozdarcie nośnika
Media niekompatybilne z gromadzonym pyłem
Ponadwymiarowy system działający przy nadmiernej prędkości twarzowej
Jeśli wkłady wymagają wymiany znacznie częściej niż oczekiwano:
Sprawdź, czy charakterystyka pyłu jest zgodna ze specyfikacją projektu filtra
Sprawdź jakość sprężonego powietrza (zanieczyszczenie oleju, wody)
Audyt parametrów czyszczenia (ciśnienie impulsu, częstotliwość, czas)
Zbadaj obiekt pod kątem zmian w wytwarzaniu pyłu
Sprawdź procedurę instalacji wkładu i jego osadzenie
W filtrach kasetowych zastosowano media plisowane w zwartej, cylindrycznej konfiguracji, natomiast w filtrach workowych zastosowano wydłużone worki z tkaniny. Wkłady zapewniają doskonałą zwartość, zazwyczaj 5-10 razy większą powierzchnię na tej samej powierzchni. Wkłady zazwyczaj zapewniają wyższą wydajność i niższe koszty operacyjne ze względu na niższy spadek ciśnienia. Worki workowe lepiej nadają się do zastosowań o bardzo dużym przepływie powietrza i umożliwiają indywidualną wymianę worków podczas pracy systemu. Wybór zależy od ograniczeń obiektu i wymagań aplikacji.
Głównym wskaźnikiem jest monitorowanie spadku ciśnienia. Kiedy spadek ciśnienia w systemie osiągnie wartość maksymalną określoną przez producenta (zwykle 6–8 cali słupa wody), konieczna jest wymiana filtra. W niektórych zakładach stosuje się harmonogramy wymiany oparte na czasie, a nie na ciśnieniu, szczególnie w zastosowaniach, w których trudno jest dokładnie zmierzyć spadek ciśnienia. Zawsze wymieniaj filtry, zanim nastąpi pogorszenie wydajności systemu.
Nie samo w sobie, ale konfiguracja wkładów z doskonałymi właściwościami uwalniania pyłu i dostępnością powłoki PTFE sprawia, że wkłady są lepiej przystosowane do trudnych pyłów. Wkłady pokryte PTFE radzą sobie z wilgocią i lepkim kurzem znacznie lepiej niż media niepowlekane. W przypadku bardzo wilgotnych zastosowań konieczne mogą być mokre kolektory, niezależnie od typu filtra.
Podstawowe wkłady z włókna szklanego kosztują około 100 sztuk. Wkłady pokryte PTFE kosztują 3-4 razy więcej, podczas gdy wkłady z nanowłókien kosztują 4-5 razy więcej. Jednakże media premium wydłużają żywotność o 30-50% i zmniejszają koszty energii poprzez niższy spadek ciśnienia, co często sprawia, że opcje premium są bardziej ekonomiczne w całym okresie użytkowania sprzętu pomimo wyższych kosztów początkowych.
Każdy typ nośnika ma maksymalną dopuszczalną temperaturę ciągłą. Praca w temperaturze powyżej znamionowej przyspiesza degradację włókien i skraca żywotność filtra. Krótkie skoki temperatury (w minutach) powyżej wartości znamionowej rzadko powodują trwałe uszkodzenia, ale utrzymująca się podwyższona temperatura powoduje szybką awarię. Wybierz media o temperaturze znamionowej odpowiadającej Twojemu zastosowaniu i w razie potrzeby zarządzaj temperaturą powietrza na wlocie poprzez projekt systemu.
Standardowe wkłady przemysłowe nie są przeznaczone do mycia i ponownego użycia; próba ich umycia może spowodować uszkodzenie wewnętrznych konstrukcji wsporczych i uszczelek. Niektóre specjalistyczne wkłady są zaprojektowane jako elementy zmywalne, ale są one specjalnie zaprojektowane do tego celu. Zawsze należy stosować procedury czyszczenia i wymiany zatwierdzone przez producenta.
Typowe przyczyny to nieprawidłowa instalacja z nieszczelnościami obejściowymi, zanieczyszczone sprężone powietrze w systemach czyszczenia pulsacyjnego, stosowanie do typów pyłów niezgodnych z chemią mediów, nadmierne ciśnienie czyszczenia mediów uszkadzających, praca w nadmiernej temperaturze, absorpcja wilgoci powodująca zbrylanie się kurzu oraz nieodpowiednia kontrola środowiska obudowy. Rozwiązanie tych problemów często rozwiązuje problemy przedwczesnych awarii.
Powłoka PTFE nałożona na wysokiej jakości media bazowe doskonale sprawdza się w przypadku lepkich pyłów, zastosowań obciążonych wilgocią i scenariuszy czyszczenia o wysokiej częstotliwości. Media z nanowłókien sprawdzają się tam, gdzie wymagana jest najwyższa wydajność (99,95%) lub gdy krytyczna jest kontrola cząstek submikronowych. Wybór zależy od konkretnych właściwości pyłu, wymagań dotyczących wydajności i budżetu. W przypadku zastosowań wymagających najwyższego poziomu wydajności należy skonsultować się ze specjalistami.
Technologia wkładów filtracyjnych stale się rozwija, oferując obiektom przemysłowym coraz skuteczniejsze rozwiązania w zakresie kontroli zapylenia. Zrozumienie wiedzy naukowej stojącej za materiałami nośnikowymi, technologiami powlekania i charakterystyką działania umożliwia świadome podejmowanie decyzji dotyczących wyboru i optymalizacji systemu.
Najbardziej opłacalne podejście często wiąże się z inwestowaniem w wkłady wyższej jakości, działające w odpowiednio zaprojektowanych systemach z doskonałymi praktykami konserwacji. Chociaż wkłady premium kosztują początkowo więcej, ich wydłużona żywotność, niższe koszty operacyjne, doskonała wydajność i zmniejszone zużycie energii często zapewniają niższy całkowity koszt posiadania niż ekonomiczne alternatywy budżetowe.
Właściwe praktyki instalacji, monitorowania i konserwacji są równie ważne, jak wybór mediów. Nawet najlepsze wkłady nie sprawdzają się w słabo konserwowanych systemach z awariami uszczelek, niewystarczającym czyszczeniem lub zanieczyszczonym sprężonym powietrzem. Ustanowienie zdyscyplinowanych programów konserwacji i szybkie rozwiązywanie pojawiających się problemów maksymalizuje zwrot z inwestycji w system filtracji.
