Jak wybrać odpowiedni odpylacz z filtrem workowym do swojego obiektu?

Odpylacze odgrywają kluczową rolę w utrzymaniu czystego, bezpiecznego i produktywnego środowiska pracy, szczególnie w takich gałęziach przemysłu, jak produkcja stali, piaskownie, odlewnictwo, przemysł metalurgiczny i koksownie. Skuteczny system odpylania zapobiega gromadzeniu się pyłu, zmniejsza potencjalne ryzyko dla zdrowia i zapewnia zgodność z normami emisji. Jednakże określenie prawidłowego rozmiaru i typu odpylacza dla Twojego obiektu wymaga dokładnej oceny kilku czynników.

Zrozumienie roli odpylacza z filtrem workowym

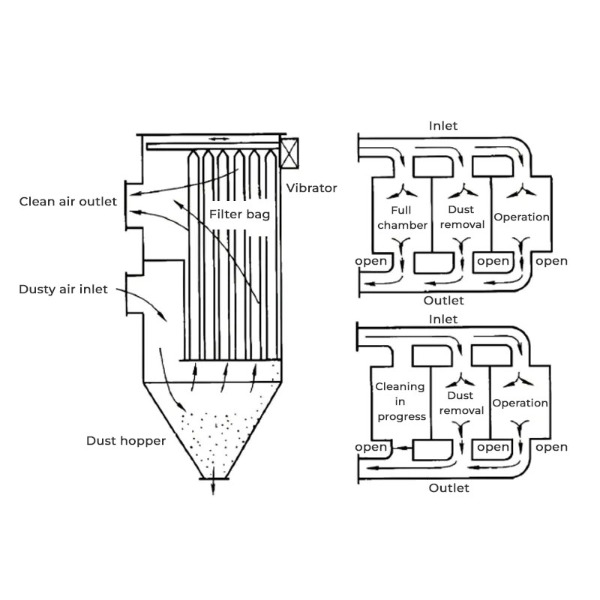

A Filtr workowy, odpylacz wykorzystuje szereg tkaninowych worków filtracyjnych do usuwania cząstek stałych ze strumienia gazu. Ten typ odpylacza jest idealny dla gałęzi przemysłu, w których wytwarzany jest drobny, suchy i niewłóknisty pył. Zapylony gaz dostaje się do kolektora i przechodzi przez worki filtracyjne, gdzie większe cząstki osadzają się na dnie leja zasypowego, natomiast drobniejsze cząstki są wychwytywane przez tkaninę filtrującą. Gaz jest następnie oczyszczany, co zapewnia zgodność emisji z normami środowiskowymi.

Najważniejsze cechy odpylacza z filtrem workowym obejmują:

• Filtracja o wysokiej wydajności do drobnych, suchych cząstek
• Pulsacyjny system czyszczenia strumieniowego który przywraca skuteczność filtra poprzez okresowe wydmuchiwanie nagromadzonego kurzu
• Opcje dostosowywania dla różnych temperatur, stężeń pyłu i właściwości gazu

Czynniki, które należy wziąć pod uwagę przy wyborze odpylacza

Wybór odpowiedniego odpylacza z filtrem workowym obejmuje kompleksową analizę procesów generujących pył w Twoim obiekcie. Należy wziąć pod uwagę następujące czynniki:

a) Rodzaj i ilość wytwarzanego pyłu

Pierwszym krokiem przy wyborze odpylacza jest zrozumienie rodzaju i ilości pyłu wytwarzanego przez Twój zakład. Różne rodzaje pyłów (np. pył drzewny, pył metalowy lub pył cementowy) wymagają różnych możliwości filtracji. Koniecznie rozważ następujące kwestie:

• Rozmiar i rozkład cząstek: Drobniejsze cząstki pyłu wymagają wyższej wydajności filtracji.
• Skład chemiczny: Niektóre pyły mogą być niebezpieczne lub palne, co wymaga specjalistycznych filtrów i zabezpieczeń.
• Zawartość wilgoci: Pył o dużej zawartości wilgoci może wymagać dodatkowych środków ostrożności, aby zapobiec zatykaniu lub przywieraniu worków filtracyjnych.

b) Wymagania dotyczące przepływu powietrza

Aby określić prawidłową wydajność przepływu powietrza (mierzoną w stopach sześciennych na minutę lub CFM), należy obliczyć przepływ powietrza dla każdej maszyny lub stacji wytwarzającej pył w Twoim obiekcie. Obliczenie to będzie oparte na:

• Typ wyposażenia: Należy obliczyć wymagania dotyczące przepływu powietrza dla każdego elementu wyposażenia, takiego jak maszyny CNC, piły lub strugarki.
• Rozmiar kaptura: Rozmiar okapu użytego do wychwytywania kurzu będzie miał wpływ na przepływ powietrza niezbędny do prawidłowego zbierania.
• Prędkość przechwytywania: Prędkość, z jaką kurz jest wychwytywany przez okapy i kanały systemu, będzie miała wpływ na całkowite zapotrzebowanie na przepływ powietrza.

c) Obszar i typ filtracji

Odpylacz z filtrem workowym działa poprzez przepuszczanie zapylonego powietrza przez zestaw worków filtrujących. Rozmiar i liczba tych toreb zależy od:

• Obszar filtracji: Całkowita powierzchnia worków filtrujących określa, ile kurzu może znieść system, zanim filtr będzie wymagał czyszczenia.
• Rodzaj torby: Materiał worka filtrującego (np. tkanina lub filc) dobiera się w zależności od rodzaju pyłu i warunków pracy. Na przykład worek poliestrowy można zastosować do suchego pyłu, natomiast worek nomexowy można wybrać do zastosowań w wysokich temperaturach.

d) Warunki pracy i konserwacja

Dobry odpylacz powinien wymagać minimalnej konserwacji, zapewniając jednocześnie stałą wydajność. Kluczowe warunki operacyjne, które należy wziąć pod uwagę, obejmują:

• Temperatura i wilgotność: Upewnij się, że filtr workowy jest odpowiedni do temperatury roboczej (w niektórych przypadkach do 250°C) i poziomu wilgoci w strumieniu gazu.
• Mechanizm czyszczący: Odpylacz powinien posiadać niezawodny system czyszczenia pulsacyjnego, który wykorzystuje sprężone powietrze do wydmuchania kurzu z worków filtracyjnych, zapobiegając zatykaniu.

e) Przestrzeń i układ

Weź pod uwagę dostępną przestrzeń do zainstalowania odpylacza i konfigurację obiektu. Niektóre instalacje mogą wymagać modyfikacji w celu dostosowania do systemu odpylania. Ponadto upewnij się, że rozmiar i konstrukcja odpylacza są odpowiednie do przyszłego rozwoju, jeśli przewidujesz rozbudowę.

Wybór odpowiedniego rozmiaru odpylacza

Po dokonaniu oceny rodzaju pyłu, wymagań dotyczących przepływu powietrza i warunków pracy, kolejnym krokiem jest określenie wielkości odpylacza. Rozmiar zależy przede wszystkim od całkowitego przepływu powietrza wymaganego do obsługi obciążenia pyłem w obiekcie. Oto jak oszacować odpowiedni rozmiar:

a) Obliczanie całkowitego przepływu powietrza

Aby oszacować całkowity wymagany przepływ powietrza, zsumuj wymagania dotyczące przepływu powietrza wszystkich urządzeń wytwarzających pył w Twoim obiekcie. Należy rozważyć, czy sprzęt działa w sposób ciągły czy przerywany, ponieważ będzie to miało wpływ na ogólne zapotrzebowanie na odpylanie.

b) Uwzględnienie obszaru filtra

Powierzchnia filtra jest obliczana na podstawie pożądanego przepływu powietrza i rodzaju filtrowanego pyłu. Zwykle na każdą jednostkę przepływu powietrza potrzebna jest pewna powierzchnia materiału filtrującego. W tym miejscu pomocne mogą okazać się profesjonalne wskazówki, ponieważ związek między przepływem powietrza a powierzchnią filtra może być złożony.

c) Korekta pod kątem przyszłego wzrostu

Jeśli przewiduje się rozbudowę obiektu lub w przyszłości zostaną dodane dodatkowe urządzenia wytwarzające pył, ważne jest, aby dobrać wielkość odpylacza z pewnym marginesem wzrostu. Wybierz system, który umożliwia łatwą aktualizację lub taki, który można skonfigurować za pomocą komponentów modułowych.

Zalety stosowania odpylacza z filtrem workowym

Odpylacz z filtrem workowym oferuje kilka korzyści:

• Ultraniska emisja: Osiąga stężenia emisji już od 8 mg/Nm3, zapewniając zgodność z normami środowiskowymi.
• Energooszczędna praca: Mechanizm czyszczenia pulsacyjnego zmniejsza zużycie energii, czyszcząc filtry tylko wtedy, gdy jest to konieczne.
• Trwałe filtry: Przy odpowiedniej konserwacji worki filtracyjne mogą zapewnić długotrwałą eksploatację, zmniejszając potrzebę częstych wymian.

Dodatkowe uwagi

Wybierając filtr workowy do odpylania, należy zwrócić uwagę również na:

• Palny pył: Jeśli Twój obiekt generuje palny pył, należy zastosować specjalne zabezpieczenia, takie jak systemy odpowietrzania wybuchu lub systemy wykrywania iskier.
• Ograniczenia przestrzenne: W niektórych przypadkach odpylacze można zaprojektować w formie modułowej, aby dopasować się do wymagań przestrzennych.
• Personalizacja: Konfigurowalne komponenty, takie jak materiały filtracyjne, zawory impulsowe i zbiorniki magazynujące, zapewniają, że system jest dostosowany do konkretnych potrzeb.

Przykładowy scenariusz: Wybór odpowiedniego odpylacza dla obiektu

Przeanalizujmy typowy przykładowy scenariusz ilustrujący proces wyboru odpylacza.

Przegląd obiektu: Średniej wielkości warsztat metalowy wytwarza różne rodzaje pyłów, w tym wióry stalowe, pyły szlifierskie i dymy spawalnicze. W skład warsztatu wchodzi kilka maszyn, w tym maszyna CNC, szlifierka i stanowisko spawalnicze. Sklep pracuje na dwie zmiany, 8 godzin dziennie, zatrudnia 10 pracowników.

Obliczanie przepływu powietrza:

• Maszyna CNC: 500 CFM
• Szlifierka: 350 CFM
• Stacja spawalnicza: 450 CFM

Całkowite zapotrzebowanie na przepływ powietrza: 1300 CFM

Typ kolekcjonera: Biorąc pod uwagę charakter pyłu (dymy metalowe i spawalnicze), wybiera się odpylacz z filtrem workowym. Ten typ kolektora skutecznie wychwytuje zarówno drobny pył metalowy, jak i większe cząstki, zapewniając czyste środowisko pracy.

Wybór rozmiaru: Przy całkowitym zapotrzebowaniu na przepływ powietrza wynoszącym 1300 CFM wybierany jest kolektor o współczynniku AMR (stosunek powietrza do mediów) wynoszącym 7:1. W rezultacie powierzchnia filtra wynosi około 185 stóp kwadratowych. System został zaprojektowany z wykorzystaniem czyszczenia strumieniem pulsacyjnym i modułowymi komponentami, co ułatwia konserwację i przyszłą rozbudowę.

Często zadawane pytania

P1: Jakie branże czerpią korzyści z odpylaczy z filtrem workowym?

Odpylacze z filtrem workowym nadają się do różnych gałęzi przemysłu, w tym do produkcji stali, produkcji cementu, przetwórstwa spożywczego i spalania odpadów.

P2: Skąd mam wiedzieć, czy mój pył jest palny?

Palny pył może stwarzać poważne zagrożenie. Jeżeli w Twoim zakładzie przetwarzany jest pył metalowy, drzewny lub inne materiały organiczne, skonsultuj się ze specjalistą, aby ocenić palność pyłu.

P3: Jak często muszę czyścić worki filtrujące?

System pulsacyjny czyści okresowo worki filtracyjne. Częstotliwość zależy od obciążenia pyłem i warunków pracy. W środowiskach o dużym zapyleniu czyszczenie może odbywać się częściej.

P4: Czy odpylacz z filtrem workowym poradzi sobie z wilgotnym lub mokrym pyłem?

Odpylacze z filtrem workowym nie nadają się do odprowadzania gazów spalinowych o dużej zawartości wilgoci. W przypadku mokrego lub lepkiego pyłu należy rozważyć zastosowanie innego typu systemu filtracji.

P5: Jaka jest oczekiwana żywotność filtra workowego?

Przy prawidłowej konserwacji worek filtrujący może służyć kilka lat. Regularne czyszczenie i monitorowanie są niezbędne, aby przedłużyć żywotność filtrów.
