Jak wybrać odpowiedni system odciągu dymu dla swojej firmy

Odpowiedź bezpośrednia: zacznij od tych trzech kryteriów

Prawo system odciągu spalin (FES) dla Twojej firmy zależy od trzech niepodlegających negocjacjom czynników: fizycznej i chemicznej natury Twoich emisji, wymaganej prędkości wychwytywania u źródła oraz dopuszczalnych limitów emisji dla Twojej branży. Ignorowanie któregokolwiek z nich prowadzi do nieskutecznej kontroli zanieczyszczenia powietrza, zwiększonego ryzyka dla zdrowia i nieprzestrzegania przepisów. Przed oceną jakiegokolwiek sprzętu należy przeprowadzić charakterystykę zanieczyszczeń — ten pojedynczy krok zmniejsza ryzyko wyboru systemu o zbyt małych wymiarach lub niedopasowanego systemu o ponad 70%.

Skorzystaj z tych trzech filarów, aby podjąć wstępną decyzję:

• Filar 1: Rodzaj i stężenie zanieczyszczenia – Czy jest to dym, kurz, gaz czy para? Jaki jest rozkład wielkości cząstek?
• Filar 2: Metoda przechwytywania i geometria – Czy będziesz używać okapów zamykających, okapów zewnętrznych czy okapów odbiorczych? Jaka prędkość przechwytywania jest osiągalna?
• Filar 3: Norma regulacyjna w zakresie kontroli zanieczyszczeń powietrza – Lokalne limity dotyczące cząstek stałych (np. PM10, PM2,5) lub określonych substancji chemicznych (np. sześciowartościowego chromu, ołowiu).

Wniosek: System, który łączy te trzy filary, zapewni skuteczność przechwytywania źródła przekraczającą 95% i zapewni długoterminową zgodność. Zacznij od najbardziej restrykcyjnego wymagania – często najmniejszej cząsteczki lub najniższego limitu narażenia – i pracuj wstecz.

Krok 1 – Scharakteryzuj swoje opary i pył (podstawa projektowania FES)

Każdy system odciągu oparów musi być dostosowany do konkretnego generowanego aerozolu. Kluczowe parametry to wielkość cząstek, temperatura, właściwości adhezyjne i stężenie . Na przykład cząsteczki dymu spawalniczego wahają się od 0,1 do 0,4 µm —cząstki submikronowe, które zachowują się jak gazy i wymagają mediów o wysokiej wydajności (HEPA lub ULPA). Natomiast pył szlifierski do drewna często występuje >10 µm i można je wychwycić za pomocą prostego cyklonu lub worka.

Użyj tych danych, aby filtrować wybrane technologie:

• Cząstki < 0,5 µm (dym, mgła olejowa, opary metali) → Wymaga filtra HEPA (skuteczność ≥99,97% przy 0,3 µm) lub elektrofiltra.
• Cząstki 0,5–10 µm (drobny pył, większość proszków przemysłowych) → Filtr kasetowy z MERV 15–16 lub filtr workowy plisowany.
• Cząsteczki >10 µm (gruby pył, zrębki, piasek) → Separator cyklonowy lub workownica tekstylna o niższej wydajności.
• Gaz/opary (LZO, gazy kwaśne, ozon) → Węgiel aktywny lub media chemisorpcyjne.

Krytyczny punkt danych: System zaprojektowany dla pyłu 10 µm wychwytuje mniej niż 30% dymów spawalniczych o średnicy 0,3 µm. Zawsze żądaj niezależnej analizy wielkości cząstek swoich emisji przed określeniem FES.

Krok 2 – Zaprojektuj lub wybierz skuteczne okapy do odpylania przemysłowego

Okap odpylający przemysłowy jest najbardziej wpływowym elementem wpływającym na skuteczność wychwytywania. Nawet najpotężniejszy moduł filtrujący nie jest w stanie zrekompensować źle ustawionego lub zbyt małego okapu. Obowiązującą zasadą jest prędkość przechwytywania —prędkość powietrza w punkcie uwolnienia zanieczyszczeń potrzebna do pokonania przeciągów poprzecznych i zaciągnięcia oparów do okapu.

Zalecane prędkości chwytania dla typowych operacji (bez przeszkadzających przeciągów):

• Lekkie spawanie, lutowanie lub uwalnianie dymów z małą prędkością: 0,5–1,0 m/s (100–200 stóp/min)
• Szlifowanie, malowanie natryskowe lub uwalnianie przy średniej prędkości: 1,0–2,5 m/s (200–500 stóp/min)
• Szybkie czyszczenie strumieniowo-ścierne, zrzucanie worków lub transport pneumatyczny: 2,5–10 m/s (500–2000 stóp/min)
• Toksyczne opary (ołów, sześciowartościowy chrom, beryl): Użyj chociaż 1,5 m/s (300 stóp/min) z kapturem, jeśli to możliwe.

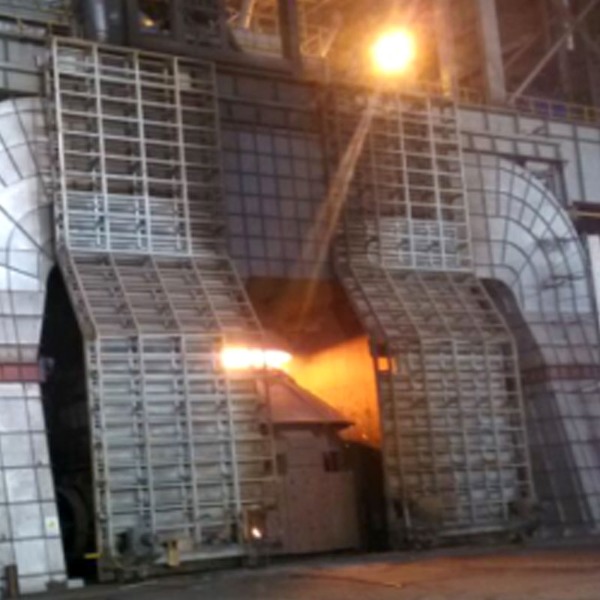

Aby zmaksymalizować wydajność, preferuj zakrywające kaptury (kabiny, częściowe obudowy, stoły z naciągiem) nad zewnętrznymi okapami. Obudowujący okap może zmniejszyć wymagany przepływ powietrza o 50–70% w porównaniu do prostego okapu z baldachimem, osiągając jednocześnie > 99% skuteczność przechwytywania . Jeśli nie da się uniknąć okapu zewnętrznego, umieść go tak blisko źródła, jak to możliwe — podwojenie odległości od źródła wymaga czterokrotnego zwiększenia przepływu powietrza, aby utrzymać tę samą prędkość wychwytywania.

Krok 3 – Dopasuj technologię przepływu powietrza i filtracji do kontroli zanieczyszczenia powietrza

Po zdefiniowaniu zanieczyszczeń i geometrii okapu należy obliczyć wymagany objętościowy przepływ powietrza (Q = prędkość wychwytywania × powierzchnia czołowa okapu lub efektywny przekrój wychwytywania). W przypadku okapu szczelinowego wzór na przepływ powietrza to Q = V_c × (10ײ A), gdzie x to odległość od szczeliny do źródła. Przewymiarowanie wentylatora bez odpowiedniej filtracji prowadzi do wysokich kosztów energii i przedmuchu mediów; za małe wymiary powodują emisję niezorganizowaną.

Wybierz technologię filtracji w oparciu o charakterystykę kroku 1 i wymagane stężenie na wylocie przestrzeganie zasad kontroli zanieczyszczenia powietrza . Typowe typy filtrów FES i ich typowe zastosowania:

Praktyczna zasada: W przypadku dymów spawalniczych lub dymów powstałych podczas obróbki metali należy zawsze dołączyć filtr końcowy HEPA, nawet jeśli używany jest filtr nabojowy; kombinacja osiąga >99,97% ogólną wydajność i zapewnia zgodność z najbardziej rygorystycznymi normami jakości powietrza w pomieszczeniach (np. OSHA PEL dla sześciowartościowego chromu w stężeniu 0,5 µg/m3).

Krok 4 – Sprawdź zgodność i integrację systemu, aby osiągnąć długoterminowy sukces

Wreszcie wybrany przez Ciebie system odprowadzania dymu musi spełniać wymagania lokalne i krajowe kontrola zanieczyszczenia powietrza przepisy. Kluczowe odniesienia obejmują dopuszczalne limity narażenia OSHA (PEL), zalecane przez NIOSH limity narażenia (REL) i NESHAP EPA (dla niebezpiecznych substancji zanieczyszczających powietrze). Nie polegaj wyłącznie na „wydajności nominalnej” producenta — żądaj danych testowych stron trzecich (np. ISO 16890 dla filtrów wentylacji ogólnej lub IEST RP-CC001 dla HEPA).

Integracja z przepływem pracy w produkcji jest równie istotna. Rozważ następujące czynniki operacyjne:

• Automatyczne czyszczenie filtra: Czyszczenie pulsacyjne wydłuża żywotność filtra i utrzymuje spadek ciśnienia poniżej 1,5 kPa do systemów kasetowych.
• Monitorowanie: Zainstaluj manometr różnicowy i wskaźnik przepływu powietrza; spadek przepływu o 25% oznacza zablokowanie filtrów lub uszkodzenie okapu.
• Efektywność energetyczna: Przetwornice częstotliwości (VFD) w silniku wentylatora zmniejszają zużycie energii o 30–50%, gdy linia produkcyjna pracuje ze zmniejszoną wydajnością.
• Powietrze uzupełniające: W przypadku systemów zużywających >2000 CFM należy zaplanować hartowane powietrze uzupełniające, aby uniknąć podciśnienia w budynku — w przeciwnym razie utrata ogrzanego lub schłodzonego powietrza może potroić koszty operacyjne.

Ostateczna weryfikacja: Po instalacji przeprowadź test wydajności wychwytywania w czasie rzeczywistym, używając znacznika dymu lub licznika cząstek w strefie oddychania. Dobrze zaprojektowany FES powinien działać narażenie pracownika poniżej 25% obowiązującego PEL w najgorszych warunkach produkcyjnych.
