Maksymalizacja wydajności w systemach elektrofiltrów
Maksymalizacja wydajności w systemach elektrofiltrów
Przez Admina
Zrozumienie elektrofiltrów we współczesnym przemyśle
Obiekty przemysłowe na całym świecie stoją przed ciągłym wyzwaniem zarządzania cząstkami stałymi unoszącymi się w powietrzu. Wydajność systemów odpylania ma bezpośredni wpływ na koszty operacyjne, zgodność z wymogami ochrony środowiska i zdrowie pracowników. An Elektrofiltr ESP stanowi jedną z najskuteczniejszych dostępnych technologii wychwytywania drobnych cząstek ze strumieni spalin, zanim dostaną się one do atmosfery.
W przeciwieństwie do tradycyjnych metod filtracji mechanicznej, systemy elektrostatyczne działają na zupełnie innej zasadzie. Wykorzystują pola elektryczne do ładowania cząstek i przyciągania ich do płytek zbierających, zapewniając doskonałą wydajność w przypadku najdrobniejszych cząstek pyłu, których wychwytywanie mają trudności inne systemy. Technologia ta znacznie ewoluowała w ciągu ostatnich dziesięcioleci, stając się coraz bardziej istotna w zakładach przetwarzających materiały, od pyłu cementowego po opary metali.
Podstawowe zasady działania elektrostatycznego zbierania pyłu
An elektrofiltr działa poprzez systematyczny proces oddzielania pyłu od strumieni gazu z niezwykłą wydajnością. Zrozumienie tych zasad pomoże kierownikom obiektów zrozumieć, dlaczego ta technologia stale przewyższa alternatywne metody odpylania.
Proces jonizacji
Systemu uruchamia się w momencie przedostania się zanieczyszczonego gazu do komory strącaniowej. Elektroda pierwotna, utrzymywana pod wysokim napięciem (zwykle od 40 000 do 100 000 woltów), wytwarza wyładowanie koronowe. To pole elektryczne jonizuje cząsteczki gazu, generując wolne elektrony, które przyłączają się do zawieszonych cząstek pyłu. Naładowane cząstki migrują następnie w kierunku powierzchni zbiorczych pod wpływem gradientu pola elektrycznego.
Migracja i zbieranie cząstek
Po naładowaniu cząstki przemieszczają się w stronę przeciwnie naładowanych elektrod zbierających — zazwyczaj dużych płytek lub rurek. Migracja ta zachodzi niezależnie od prędkości gazu, co stanowi zasadniczą przewagę nad mechanicznymi systemami filtracji. Cząsteczki w dalszym ciągu przemieszczają się w kierunku powierzchni zbierających, nawet jeśli strumień gazu przyspiesza, zapewniając spójne wychwytywanie niezależnie od zmian natężenia przepływu.
Mechanizmy usuwania cząstek
Zebrane cząstki gromadzą się na powierzchni elektrod, aż warstwa stanie się zbyt gruba, aby utrzymać sprawność elektryczną. W tym momencie mechaniczne uderzanie – kontrolowane wibracje elektrod – usuwa zlepek pyłu, umożliwiając opadanie cząstek do lejów w celu utylizacji. Nowoczesne systemy wykorzystują wiele strategii rapowania, aby zoptymalizować zarówno zbieranie, jak i zapobieganie ponownemu porywaniu.
Rodzaje i konfiguracje przemysłowych elektrofiltrów
Suche elektrofiltry
Systemy suche stanowią najczęstszą konfigurację do zastosowań przemysłowych. Działają bez dodatkowej wilgoci i są przystosowane do obsługi suchych cząstek stałych, takich jak pył powstający podczas szlifowania, produkcji cementu lub transportu materiałów. Systemy te zużywają minimalną ilość wody i nie stwarzają problemów związanych z usuwaniem osadów, co czyni je atrakcyjnymi ekonomicznie dla wielu operacji przemysłowych.
Mokre elektrofiltry
Konfiguracje mokre wprowadzają płynny spray do strefy zbierania, która spełnia wiele funkcji. Ciecz wypłukuje zebrane cząstki z elektrod, zapobiega ich ponownemu porywaniu i chłodzi strumień gazu. Systemy mokre doskonale sprawdzają się w zastosowaniach, w których występują lepkie cząstki, materiały żrące lub w sytuacjach, gdy urządzenia znajdujące się za nimi nie tolerują przenoszenia cząstek.
Warianty przemysłowego systemu ESP
An przemysłowy system ESP można skonfigurować jako konstrukcje płytowe lub rurowe. Systemy płytowe charakteryzują się równoległymi płytami zbierającymi i oferują kompaktowe wymiary oraz wysoką wydajność zbierania. Konfiguracje typu rurowego zapewniają większą powierzchnię na identycznych powierzchniach i obsługują większe objętości gazu, chociaż wiążą się z bardziej złożonymi wymaganiami konserwacyjnymi.
Kluczowe czynniki określające wydajność elektrofiltru
Rozważania dotyczące oporności cząstek
Oporność elektryczna cząstek zasadniczo wpływa na skuteczność zbierania. Cząsteczki o niskiej rezystancji (poniżej 10^8 om-cm) zbyt szybko tracą ładunek, co zmniejsza skuteczność zbierania. Cząstki o wysokiej rezystancji (powyżej 10^11 om-cm) zatrzymują nadmierny ładunek, powodując ponowne porywanie z powierzchni zbierających. Optymalny zakres zwykle mieści się w przedziale od 10^8 do 10^11 om-cm, gdzie ładowanie i zatrzymywanie cząstek osiąga maksymalną wydajność. Operatorzy obiektów muszą znać specyficzny skład cząstek stałych, aby dokładnie przewidzieć wydajność systemu.
Charakterystyka przepływu gazu
Prędkość gazu w strefie gromadzenia ma bezpośredni wpływ na czas przebywania cząstek. Cząsteczki wymagają wystarczającej ilości czasu, aby migrować do powierzchni zbiorczych przed opuszczeniem systemu. Typowe prędkości ścian wahają się od 3 do 5 metrów na sekundę w przypadku konwencjonalnych systemów, chociaż niektóre zaawansowane konstrukcje działają przy wyższych prędkościach bez utraty wydajności zbierania. Równomierność dystrybucji przepływu w całym obszarze zbiorczym staje się krytyczna — martwe strefy lub obszary turbulentne umożliwiają cząstkom ominięcie powierzchni zbiorczych.
Konfiguracja elektrod i odstępy
Odległość pomiędzy elektrodą wyładowczą i zbierającą wpływa na natężenie pola elektrycznego i prędkość migracji cząstek. Większe odległości tworzą silniejsze pola, ale zwiększają ryzyko awarii elektrycznej. Optymalny odstęp równoważy natężenie pola ze stabilnością działania, zwykle w zakresie od 100 do 300 milimetrów, w zależności od konkretnego zastosowania i filozofii projektowania. Wyrównanie i konserwacja elektrod bezpośrednio wpływają na spójność działania.
Warunki środowiskowe
Temperatura, wilgotność i skład gazu znacząco wpływają na działanie elektrofiltra. Rosnące temperatury zmniejszają gęstość gazu i zwiększają przewodność elektryczną, potencjalnie powodując przeskoki iskier. Wilgotność powyżej 15 procent może wytrącać związki korozyjne na powierzchni elektrod, zmniejszając wydajność. Składniki gazów kwaśnych lub zasadowych wymagają specjalistycznych materiałów elektrodowych, aby zapobiec korozji.
| Parametr | Optymalny zasięg | Wpływ na wydajność |
|---|---|---|
| Prędkość gazu | 3-5 m/s | Określa czas przebywania i wydajność |
| Temperatura pracy | Poniżej 160 stopni Celsjusza | Utrzymuje stabilność elektryczną i ładunek cząstek |
| Napięcie elektrody | 40 000–100 000 woltów | Kontroluje jonizację i ładowanie cząstek |
| Wilgotność względna | Poniżej 15 proc | Zapobiega zabrudzeniu i korozji elektrod |
Maksymalizacja wydajności systemów usuwania pyłu przemysłowego
Zarządzanie zbiornikiem i usuwanie popiołu
Zbiornik zbierający stanowi krytyczny element, często pomijany przy optymalizacji systemu. Nagromadzenie pyłu w lejach zasypowych może w końcu spowodować powstanie mostków, tworząc puste przestrzenie, które uniemożliwiają przepływ cząstek i powodują nadmierne uderzanie elektrody. Nowoczesne obiekty wykorzystują czujniki poziomu, wibratory i zautomatyzowane systemy rozładunku, aby utrzymać optymalne warunki w zbiorniku. Regularne kontrole zapewniają, że składowany pył nie ulega przemianom chemicznym ani tworzeniu się zbryleń, które utrudniałyby jego usunięcie.
Optymalizacja strategii rapowania
Intensywność i częstotliwość uderzeń elektrody dramatycznie wpływają zarówno na wydajność zbierania, jak i na trwałość systemu. Niedostateczne stukanie pozostawia warstwy cząstek, które blokują strefy ładowania i zmniejszają wydajność. Nadmierne uderzanie powoduje przedwczesne uszkodzenie elektrody i zwiększa ponowne porywanie zebranych cząstek. Zaawansowane systemy wykorzystują inteligentne elementy sterujące pulsowaniem, które dostosowują intensywność w oparciu o wzorce napięcia elektrody w czasie rzeczywistym i automatycznie dostosowują się do zmieniających się warunków na wlocie.
Integracja kontroli emisji
Elektrostatyczny odpylacz integruje się bezproblemowo z dalszymi urządzeniami kontroli emisji. Systemy wtórne wychwytujące wszelkie cząstki wydostające się z kolektora głównego obejmują dodatkowe stopnie filtrowania, systemy workowe lub dodatkowe stopnie elektrostatyczne. To wieloetapowe podejście gwarantuje, że końcowe emisje będą zgodne z coraz bardziej rygorystycznymi przepisami środowiskowymi, przy jednoczesnym zachowaniu efektywności ekonomicznej.
Protokoły regularnej konserwacji
Konserwacja zapobiegawcza wydłuża żywotność elektrofiltra i utrzymuje najwyższą wydajność przez cały cykl życia sprzętu. Do najważniejszych działań konserwacyjnych zaliczają się:
Kwartalna kontrola ustawienia i stanu elektrod
Półroczny pomiar wzorców prądu i napięcia rozładowania
Coroczne obrazowanie termowizyjne w celu wykrycia gorących punktów lub anomalii elektrycznych
Co dwa lata wymiana zużytych elementów uderzających
Ciągłe monitorowanie systemów rozładunku lejów samowyładowczych
Regularna kontrola systemów izolacji elektrycznej
Porównawcze zalety technologii elektrostatycznej
Doskonałe wychwytywanie drobnych cząstek
Systemy elektrostatyczne osiągają skuteczność zbierania przekraczającą 99 procent w przypadku cząstek w zakresie od 1 do 10 mikrometrów – czyli dokładnie w tym zakresie wielkości, z którym filtracja mechaniczna ma największe problemy. Funkcja ta eliminuje tysiące ton drobnych cząstek stałych, które w przeciwnym razie przedostałyby się do atmosfery. Skuteczność technologii wzrasta wraz ze zmniejszaniem się rozmiaru cząstek, w przeciwieństwie do systemów mechanicznych, w których wydajność gwałtownie spada w przypadku najdrobniejszych cząstek.
Korzyści w zakresie kosztów operacyjnych
Po zainstalowaniu systemy elektrostatyczne działają przy wyjątkowo niskich kosztach w porównaniu z rozwiązaniami alternatywnymi. Zużycie energii zależy przede wszystkim od wytwarzania pola elektrycznego, a nie od pokonania oporu filtra, jak wymagają tego systemy mechaniczne. Spadek ciśnienia pozostaje zasadniczo stały przez cały cykl życia systemu, zapobiegając rosnącym kosztom energii, które nękają systemy workowe w miarę powstawania placków filtracyjnych. Koszty operacyjne są zazwyczaj średnio o 30 do 50 procent niższe w porównaniu z równoważnymi systemami filtracji mechanicznej w okresie dziesięciu lat.
Minimalne wymagania dotyczące utylizacji i obsługi
Zebrany pył opuszcza system w postaci suchej i pozostaje w dużej mierze niezanieczyszczony włóknami materiału filtracyjnego lub osadem. Ta cecha upraszcza logistykę utylizacji i może umożliwić odzysk materiału w niektórych zastosowaniach. W porównaniu z systemami mokrymi, które wytwarzają osad wymagający uzdatnienia wody przed usunięciem, suche rozwiązania elektrostatyczne znacznie zmniejszają koszty rekultywacji środowiska.
Wydłużona żywotność sprzętu
Brak mechanicznych elementów filtrujących eliminuje cykle wymiany, które definiują ekonomikę filtrów workowych i wkładów. Elektrody, chociaż podlegają zużyciu, zwykle działają przez 8 do 15 lat, zanim konieczna będzie ich wymiana. Wydłużony okres eksploatacji pomiędzy głównymi zdarzeniami konserwacyjnymi zmniejsza przestoje i koszty administracyjne związane z serwisowaniem sprzętu.
Zastosowania przemysłowe i sukces w przetwarzaniu materiałów
Produkcja cementu
Cementownie generują ogromne ilości drobnych cząstek stałych podczas całej produkcji. Wyloty z pieca, młyny i operacje transportu materiałów wymagają agresywnej kontroli zapylenia. Przemysłowy system usuwania pyłu wykorzystujący technologię elektrostatyczną wychwytuje 99,9 procent emisji, umożliwiając obiektom przekraczanie norm środowiskowych, jednocześnie odzyskując cenny pył cementowy do ponownego wykorzystania w procesach produkcyjnych.
Operacje metalurgiczne
Wytapianie, rafinacja i produkcja stopów metali uwalniają różnorodne strumienie cząstek zawierające cenne związki metali. Systemy elektrostatyczne skutecznie wychwytują te materiały, umożliwiając odzysk do recyklingu. Technologia ta radzi sobie z zastosowaniami wysokotemperaturowymi, które szybko zatykają filtry mechaniczne, utrzymując stałą wydajność nawet przy wahaniach temperatur na wlocie.
Produkcja Chemiczna
Zakłady farmaceutyczne i specjalistyczne zakłady chemiczne wymagają wyjątkowych standardów czystości. Technologia elektrostatyczna usuwa pyły produktowe i produkty uboczne procesu przy minimalnym zanieczyszczeniu, spełniając wymagania jakościowe dla materiałów, które będą dalej przetwarzane. Metoda suchej zbiórki okazuje się szczególnie cenna tam, gdzie czystość produktu bezpośrednio wpływa na wydajność produkcji.
Obiekty wytwarzające energię
Elektrownie opalane węglem i elektrownie na biomasę od dziesięcioleci opierają się na technologii elektrostatycznej w celu kontrolowania emisji popiołów lotnych. Nowoczesne instalacje obsługują ogromne ilości gazu, utrzymując skuteczność odbioru powyżej 99%. Odzyskiwanie popiołu umożliwia wykorzystanie materiału w produkcji betonu i innych zastosowaniach, tworząc źródła przychodów z produktów ubocznych.
Przetwórstwo Spożywcze i Rolnicze
Młyny zbożowe, zakłady przetwórstwa spożywczego i przeładunki produktów rolnych wytwarzają drobny pył, który stwarza zagrożenie zarówno dla środowiska, jak i zdrowia w miejscu pracy. Systemy elektrostatyczne skutecznie wychwytują te materiały, chroniąc zdrowie pracowników, jednocześnie spełniając normy emisji. Zdolność tej technologii do radzenia sobie ze zmianami temperatury charakterystycznymi dla działalności rolniczej sprawia, że jest ona szczególnie odpowiednia dla tego sektora.
Diagnozowanie i rozwiązywanie typowych problemów operacyjnych
Zmniejszona wydajność zbierania
Gdy skuteczność zbierania spada poniżej poziomu docelowego, zbadania wymaga wiele potencjalnych przyczyn. Niewspółosiowość elektrod spowodowana wibracjami mechanicznymi lub trzęsieniem ziemi może zakłócić wzorce pola elektrycznego. Nagromadzenie warstwy pyłu pomimo normalnego uderzania sugeruje mostkowanie leja lub niewystarczający wyładunek. Dryft parametrów elektrycznych — wskazywany przez zmniejszający się prąd wyładowania — wskazuje na zanieczyszczenie powierzchni elektrody lub cząstki o wysokiej rezystancji wymagające skorygowania ustawień elektrycznych.
Nadmierne zdarzenia przeskoku iskry
Niekontrolowane wyładowanie łukowe pomiędzy elektrodami zmniejsza wydajność i może trwale uszkodzić elementy elektryczne. Typowe przyczyny to skoki stężenia pyłu na wlocie przekraczające parametry projektowe, kondensacja wilgoci na powierzchni elektrod lub zanieczyszczenie elektrody na skutek korozji na wlocie. Wdrożenie monitorowania stężenia na wlocie, podgrzewania elektrody w celu zapobiegania kondensacji i lepszej kontroli korozji na wlocie zazwyczaj rozwiązuje chroniczne problemy z przeskokiem iskier.
Ponowne porywanie cząstek
Zebrany pył ulatniający się z powierzchni elektrod przed dotarciem do lejów samowyładowczych wskazuje na problemy z parametrami uderzeń lub zanik pola elektrycznego. Cząsteczki o wysokiej rezystancji mogą zatrzymywać nadmierny ładunek i odpływać od powierzchni zbierających pomimo działania grawitacyjnego skierowanego w dół. Dostosowanie parametrów elektrycznych lub modyfikacja właściwości cząstek poprzez wcześniejszą obróbkę chemiczną rozwiązuje to wyzwanie. W skrajnych przypadkach dodatkowe etapy zbiórki zapewniają ubezpieczenie od naruszeń emisyjnych.
Szybka erozja elektrod
Przyspieszona utrata materiału elektrody sugeruje korozyjne składniki gazu, nadmiernie wysokie napięcie elektryczne lub problemy z uderzeniem cząstek. Materiały do powlekania elektrod są odporne na korozję chemiczną, chociaż w trudnych warunkach pracy mogą być wymagane specjalne składy elektrod. Optymalizacja rozkładu pola elektrycznego poprzez udoskonalenie geometrii elektrod lub regulację odstępów zmniejsza zużycie mechaniczne spowodowane bombardowaniem cząsteczkami.
Wybór i wymiarowanie systemów do konkretnych zastosowań przemysłowych
Załaduj podstawy obliczeń
Właściwe dobranie rozmiaru systemu rozpoczyna się od dokładnego pomiaru lub oszacowania obciążenia pyłem wlotowym – masy cząstek stałych wchodzących do układu w jednostce czasu. Liczba ta wpływa na każdą kolejną decyzję projektową, od powierzchni elektrody zbierającej po pojemność zbiornika. Systemy o zbyt małych wymiarach działają ze spadkiem wydajności i nadmiernym zużyciem. Instalacje o dużych rozmiarach marnują inwestycje kapitałowe i zwiększają koszty operacyjne poprzez niepotrzebne zużycie energii.
Wymagania dotyczące obszaru zbioru
Powierzchnia gromadzenia na jednostkę natężenia przepływu gazu – wyrażona jako powierzchnia gromadzenia na tysiąc metrów sześciennych gazu na godzinę – bezpośrednio determinuje skuteczność wychwytywania. Typowy projekt waha się od 5 do 15 metrów kwadratowych na tysiąc metrów sześciennych na godzinę, w zależności od charakterystyki cząstek i docelowego poziomu wydajności. Większe obszary zbiórki zapewniają wyższą wydajność, ale zwiększają rozmiar, wagę i koszt kapitału sprzętu. Optymalny wybór równoważy wymagania wydajnościowe z ograniczeniami ekonomicznymi specyficznymi dla każdego zastosowania.
Rozważania dotyczące napięcia i prądu
Parametry projektu elektrycznego muszą uwzględniać specyficzny skład cząstek stałych i właściwości gazu w każdym zastosowaniu. Cząsteczki o wysokiej rezystancji mogą wymagać podwyższonego napięcia, aby osiągnąć odpowiedni ładunek, chociaż nadmierne napięcie grozi przebiciem łuku. I odwrotnie, cząstki o niskiej rezystancji mogą działać wydajnie przy niższych napięciach, zmniejszając naprężenia elementów elektrycznych. Testy pilotażowe lub modelowanie obliczeniowe pomagają zoptymalizować parametry elektryczne przed ostatecznym zakupem systemu.
Wybór materiału dla środowisk korozyjnych
Zastosowania obejmujące kwaśne lub zasadowe składniki gazów wymagają specjalistycznych materiałów zapobiegających korozji. Standardowe elektrody ze stali miękkiej mogą przetrwać w środowisku korozyjnym zaledwie kilka miesięcy, podczas gdy specjalistyczne elektrody ze stali nierdzewnej lub z powłoką ceramiczną wytrzymują lata. Wybór materiałów znacząco wpływa na koszty operacyjne przez cały okres użytkowania systemu, co uzasadnia staranną ocenę na etapie projektowania.
Postęp w technologii elektrofiltrów i przyszłe rozwiązania
Systemy zasilane impulsowo
Najnowsze innowacje wykorzystują technologię impulsów wysokiego napięcia zamiast ciągłego wzbudzania prądem stałym. Zasilanie impulsowe zmniejsza średnie zużycie energii przy jednoczesnym zachowaniu doskonałej charakterystyki ładowania. Niektóre projekty osiągają efektywność zbierania porównywalną z systemami ciągłymi przy o 40 do 60 procent niższym poborze energii elektrycznej, co zapewnia atrakcyjną ekonomikę dla obiektów świadomych zużycia energii.
Zintegrowany monitoring cyfrowy
Nowoczesne systemy obejmują kompleksowe sieci czujników zapewniające monitorowanie wydajności w czasie rzeczywistym. Ciągły pomiar napięcia elektrody, prądu rozładowania, emisji na wylocie i poziomu zbiornika umożliwia konserwację predykcyjną — usługę wykonywaną przed wystąpieniem problemów, a nie po ich wystąpieniu. Algorytmy sztucznej inteligencji analizują te strumienie danych, aby zoptymalizować harmonogramy rapowania, parametry elektryczne i harmonogram konserwacji, co jeszcze bardziej obniża koszty operacyjne.
Hybrydowe systemy elektrostatyczno-mechaniczne
Połączenie wytrącania elektrostatycznego z filtracją mechaniczną tworzy systemy hybrydowe wykorzystujące zalety obu technologii. Stopień elektrostatyczny usuwa najdrobniejsze cząstki, podczas gdy stopień mechaniczny wychwytuje większe cząstki i zapewnia dodatkową ochronę. Systemy te osiągają emisję na wyjściu rzędu jednocyfrowych miligramów na normalny metr sześcienny – poziomy wcześniej nieosiągalne w przypadku konwencjonalnej technologii jednostopniowej.
Rozważania dotyczące integracji środowiskowej
Przyszłe systemy w coraz większym stopniu kładą nacisk na zrównoważony rozwój środowiska, wykraczając poza prostą kontrolę emisji. Innowacje projektowe zmniejszają zużycie wody w mokrych systemach elektrostatycznych, wykorzystują w budownictwie materiały pochodzące z recyklingu i obejmują systemy odzyskiwania energii, które wychwytują energię elektryczną z wysokowydajnych procesów gromadzenia. Zmiany te dostosowują technologię elektrostatyczną do szerszych celów zrównoważonego rozwoju przemysłu.
Najlepsze praktyki dotyczące instalacji, uruchamiania i uruchamiania
Przygotowanie terenu i prace fundamentowe
Pomyślne działanie systemu zaczyna się od odpowiednich fundamentów instalacyjnych. Systemy elektrostatyczne muszą działać poziomo – odchylenia przekraczające 5 milimetrów na metr mogą zakłócać wzorce pola elektrycznego i gromadzenie się cząstek. Systemy izolacji drgań chronią wrażliwe komponenty elektryczne przed wibracjami otoczenia. Połączenia kanałów wymagają precyzyjnego ustawienia, aby zapobiec obejściu gazu i zapewnić równomierny rozkład przepływu w strefach zbiorczych.
Integracja systemu elektrycznego
Instalacje elektryczne wysokiego napięcia wymagają wyjątkowych środków bezpieczeństwa podczas instalacji. Wyłączniki, systemy uziemiające i mechanizmy wyłączania awaryjnego muszą działać niezawodnie w każdych warunkach pracy. Testowanie przed aktywacją systemu sprawdza, czy wszystkie komponenty elektryczne działają zgodnie ze specyfikacjami projektowymi i prawidłowo reagują na sygnały sterujące.
Wstępne testy wydajności
Procedury przekazania do eksploatacji ustalają podstawowe wskaźniki wydajności, z którymi porównywane są przyszłe operacje. Pomiar emisji na wylocie w warunkach czystego wlotu stanowi podstawę wydajności. Stopniowy wzrost stężenia pyłu na wlocie weryfikuje, czy system utrzymuje wydajność projektową w całym zakresie roboczym. Testy temperatury i spadku ciśnienia potwierdzają, że założenia projektu mechanicznego i termicznego sprawdzają się podczas rzeczywistej pracy.
Szkolenie personelu i dokumentacja
Operatorzy systemów wymagają kompleksowego szkolenia obejmującego normalną pracę, monitorowanie parametrów, podstawowe rozwiązywanie problemów i procedury awaryjne. Szczegółowe instrukcje obsługi i dokumentacja konserwacyjna specyficzna dla każdej instalacji umożliwiają skuteczne i długoterminowe zarządzanie. Regularne szkolenia odświeżające pozwalają utrzymać kompetencje operacyjne w przypadku zmian personalnych.
Korzyści z wpływu na środowisko i zgodności z przepisami
Osiągnięcie standardów emisji
Przepisy ochrony środowiska na całym świecie ustanawiają coraz bardziej rygorystyczne limity emisji przemysłowych cząstek stałych. Technologia elektrostatyczna konsekwentnie umożliwia zgodność z obowiązującymi normami, zapewniając jednocześnie margines bezpieczeństwa na wypadek przyszłego zaostrzenia przepisów. Nowoczesny elektrostatyczny odpylacz rutynowo osiąga emisję na wylocie poniżej 50 miligramów na normalny metr sześcienny, czyli poziom znacznie poniżej większości międzynarodowych norm środowiskowych.
Wkład w jakość powietrza
Emisje pyłów przemysłowych w znacznym stopniu przyczyniają się do zanieczyszczenia powietrza atmosferycznego i związanych z tym skutków dla zdrowia układu oddechowego. Systemy elektrostatyczne zapobiegają przedostawaniu się tysięcy ton cząstek stałych do atmosfery rocznie w głównych regionach przemysłowych. Ten zbiorowy wpływ przekłada się na wymierną poprawę jakości powietrza w społeczności i zmniejszenie obciążeń opieki zdrowotnej wynikających z chorób związanych z zanieczyszczeniami.
Poprawa bezpieczeństwa pracowników
Wychwytywanie gazów spalinowych przed emisją do atmosfery chroni pracowników przed narażeniem na chmury pyłu charakterystyczne dla niekontrolowanego uwalniania. Lepsza jakość powietrza w obiekcie zmniejsza ryzyko zawodowych chorób układu oddechowego, zmniejsza absencję i zwiększa ogólną produktywność pracowników. Te ulepszenia bezpieczeństwa zapewniają zwroty wykraczające daleko poza zwykłą zgodność z przepisami.
Możliwości odzyskiwania zasobów
W wielu procesach przemysłowych uwalniane są cenne materiały w postaci pyłów spalinowych. Odbieranie elektrostatyczne pozwala zachować te materiały w suchej, stosunkowo czystej postaci, nadającej się do recyklingu. Odzyskany pył aluminiowy, związki zawierające metale i inne produkty uboczne generują strumienie przychodów, jednocześnie zmniejszając wymagania dotyczące wydobycia i produkcji pierwotnej. To efektywne gospodarowanie zasobami jest zgodne z zasadami gospodarki o obiegu zamkniętym, coraz bardziej cenionymi przez producentów dbających o środowisko.
Analiza finansowa i ocena kosztów i korzyści
Wymogi dotyczące inwestycji kapitałowych
Koszty początkowego wyposażenia i instalacji systemów elektrostatycznych różnią się znacznie w zależności od wymagań dotyczących obszaru zbiórki i złożoności zastosowania. Mniejsze systemy obsługujące pojedyncze linie technologiczne mogą kosztować od 50 000 do 150 000 dolarów. Duże zintegrowane systemy obsługujące wiele procesów lub zarządzające ekstremalnymi ładunkami pyłu mogą osiągnąć kwotę kilku milionów dolarów. Pomimo wyższych pozornych kosztów kapitałowych w porównaniu z niektórymi alternatywnymi rozwiązaniami mechanicznymi, doskonała wydajność i trwałość zapewniają korzystną długoterminową ekonomikę.
Dynamika kosztów operacyjnych
Zużycie energii elektrycznej stanowi największy stały koszt operacyjny. Nowoczesne systemy zazwyczaj zużywają od 5 do 15 kilowatów na tysiąc metrów sześciennych na godzinę objętości oczyszczonego gazu. W porównaniu do systemów workowych, w których zużycie energii gwałtownie wzrasta w miarę rozwoju placków filtracyjnych, systemy elektrostatyczne utrzymują stałe zapotrzebowanie na energię przez cały cykl życia. Dodatkowe koszty operacyjne obejmują wymianę elektrod, materiały konserwacyjne i okazjonalne części zamienne — zwykle stanowią od 3 do 8 procent rocznych kosztów sprzętu.
Harmonogram zwrotu inwestycji
Porównanie kosztów cyklu życia z alternatywnymi filtrami mechanicznymi pokazuje, że systemy elektrostatyczne zazwyczaj zwracają się w ciągu 3 do 5 lat dzięki zmniejszonym kosztom operacyjnym. Wydłużona żywotność sprzętu — od 15 do 25 lat w przypadku dobrze utrzymanych systemów — tworzy dodatkową wartość w postaci dziesięcioleci niezawodnej obsługi wykraczającej poza okres zwrotu nakładów inwestycyjnych. Obiekty wymagające wyjątkowej efektywności zbiórki mogą osiągnąć jeszcze szybsze zyski tam, gdzie alternatywne technologie nie są w stanie spełnić wymagań wydajnościowych przy żadnym rozsądnym koszcie.
Ukryte obniżki kosztów
Oprócz bezpośrednich kosztów sprzętu, systemy elektrostatyczne zmniejszają wydatki dodatkowe, w tym usuwanie filtrów, oczyszczanie osadów w systemach mokrych i naprawy awaryjne w przypadku przedwczesnej awarii filtra. Poprawa zgodności z przepisami ochrony środowiska może zmniejszyć koszty pozwoleń, ryzyko kar i składki ubezpieczeniowe w jurysdykcjach, w których naruszenia w zakresie emisji pociągają za sobą surowe kary. Te pośrednie korzyści, choć trudniejsze do oszacowania, często przewyższają bezpośrednie oszczędności operacyjne.

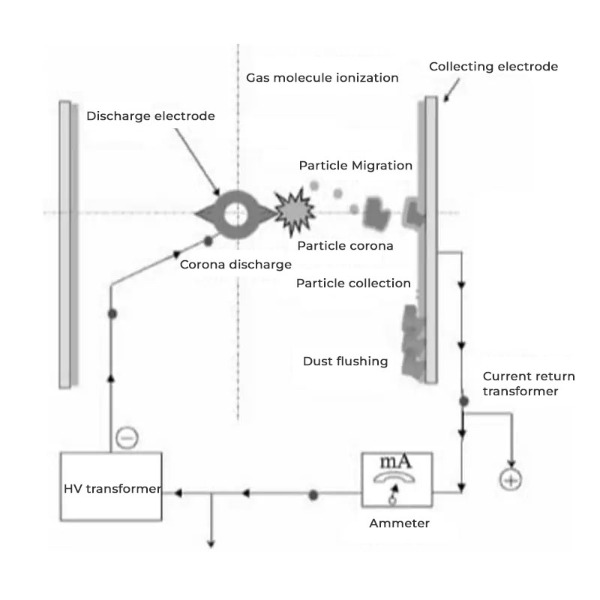

Architektura systemu elektrofiltrów
Często zadawane pytania dotyczące elektrofiltrów
P1: Jaka jest typowa wydajność zbierania nowoczesnych elektrofiltrów?
Nowoczesne systemy elektrostatyczne konsekwentnie osiągają skuteczność zbierania od 99 do 99,9 procent w pełnym zakresie wielkości cząstek, od ultradrobnych do grubych. Oznacza to, że na każde dziesięć tysięcy cząstek wchodzących do układu tylko dziesięć do stu cząstek ucieka do atmosfery. Wydajność różni się w zależności od charakterystyki cząstek, parametrów elektrycznych i konstrukcji systemu, ale dobrze utrzymane systemy rzadko spadają poniżej 99% wydajności w całym okresie ich eksploatacji.
P2: Jak często elektrody elektrofiltru wymagają wymiany?
Elektrody wyładowcze i zbierające zwykle działają przez 8 do 15 lat, zanim konieczna będzie ich wymiana. Rzeczywista żywotność zależy od stężenia pyłu na wlocie, oporności cząstek, temperatury roboczej i jakości konserwacji. W niektórych zakładach żywotność elektrod przekracza 20 lat, podczas gdy inne działające w ekstremalnych warunkach mogą wymagać wymiany co 5 do 7 lat. Konserwacja zapobiegawcza obejmująca regularne czyszczenie i zapobieganie korozji znacznie wydłuża żywotność elektrody.
P3: Czy elektrofiltry mogą obsługiwać gazy spalinowe o wysokiej temperaturze?
Standardowe układy elektrostatyczne działają skutecznie do około 160 stopni Celsjusza. Powyżej tej temperatury gęstość gazu maleje, wzrasta przewodność elektryczna i znacznie wzrasta ryzyko przeskoku iskry. Jednakże wyspecjalizowane systemy wysokotemperaturowe wykorzystujące określone materiały elektrod i strategie sterowania mogą obsługiwać strumienie spalin o temperaturze 300 stopni Celsjusza lub wyższej. Konsultacje projektowe dostosowane do konkretnego zastosowania zapewniają właściwy dobór systemu do pracy w wysokich temperaturach.
P4: Jakiej konserwacji wymaga elektrostatyczny odpylacz?
Rutynowa konserwacja obejmuje kwartalne kontrole wizualne stanu i ustawienia elektrod, co pół roku pomiary elektrycznych parametrów roboczych oraz ciągłe monitorowanie systemów rozładunku leja zasypowego. Coroczna konserwacja obejmuje obrazowanie termowizyjne w celu wykrycia anomalii elektrycznych, pomiaru spadku ciśnienia w systemie i weryfikacji działania układu sterowania. Zapobiegawcza wymiana komponentów przed awarią zapobiega awaryjnym wyłączeniom i utrzymuje stałą wydajność. Kompleksowy program konserwacji zapobiegawczej zwykle wymaga od 40 do 60 godzin wykwalifikowanej siły roboczej rocznie w przypadku systemów na skalę przemysłową.
P5: W jaki sposób oporność cząstek wpływa na działanie elektrofiltra?
Oporność elektryczna cząstek zasadniczo określa, jak skutecznie cząstki zatrzymują ładunek i migrują do powierzchni zbierających. Optymalna wydajność występuje, gdy rezystywność cząstek spada między 10^8 a 10^11 om-cm. Poniżej 10^8 om-cm cząstki tracą ładunek zbyt szybko. Powyżej 10^11 om-cm cząstki zachowują nadmierny ładunek i odpychają się od powierzchni zbierających. Zrozumienie oporności cząstek w konkretnym zastosowaniu podczas projektowania systemu zapewnia optymalizację parametrów elektrycznych w celu uzyskania maksymalnej wydajności.
P6: Jaka jest różnica między elektrofiltrami płytowymi i rurowymi?
Systemy płytowe wykorzystują równoległe płyty zbierające z zawieszonymi między nimi elektrodami wyładowczymi. Oferują kompaktową konstrukcję i łatwy dostęp konserwacyjny. Systemy rurowe składają się z cylindrycznych rur zbiorczych z centralnymi elektrodami wyładowczymi. Rury zapewniają większą powierzchnię zbiorczą na równoważnej powierzchni podłogi, umożliwiając przyjęcie większych objętości gazu. Projekty rur stwarzają bardziej złożone wyzwania w zakresie konserwacji i tłoczenia, ale doskonale sprawdzają się w zastosowaniach o ograniczonej przestrzeni. Wybór zależy od układu obiektu, wymagań dotyczących objętości gazu i możliwości konserwacji.
P7: Jak mogę ustalić, czy system elektrostatyczny jest odpowiedni dla mojego obiektu?
Technologia elektrostatyczna jest odpowiednia do zastosowań, w których wychwytywanie drobnych cząstek ma kluczowe znaczenie, koszty operacyjne muszą być minimalizowane w całym okresie eksploatacji sprzętu, a istnieją ograniczenia przestrzenne. Technologia ta doskonale sprawdza się w przypadku cząstek stałych wymagających odzysku, materiałów o dużej odporności na czyszczenie filtra oraz sytuacji, w których niezbędna jest stała redukcja ciśnienia. I odwrotnie, zastosowania generujące wyjątkowo lepkie materiały lub żrące opary mogą wymagać mokrych konstrukcji elektrostatycznych lub systemów hybrydowych. Ocena inżynierska specyficznych wymagań aplikacji określa optymalny wybór technologii.
P8: Jakie względy bezpieczeństwa dotyczą działania elektrofiltru?
Systemy elektryczne wysokiego napięcia wymagają kompleksowych protokołów bezpieczeństwa, w tym procedur izolacji energii, systemów wyłączania awaryjnego, odpowiedniego uziemienia i szkolenia personelu. Zagrożenie porażeniem prądem elektrycznym istnieje nawet wtedy, gdy sprzęt wydaje się nieaktywny, ponieważ ładunek zgromadzony w elementach elektrycznych stwarza zagrożenie. Obiekty muszą wdrożyć procedury blokowania i oznaczania, ograniczać dostęp do stref wysokiego napięcia i przeprowadzać regularne szkolenia bezpieczeństwa dla personelu. Właściwa konserwacja systemów elektrycznych i zgodność z przepisami elektrycznymi zapewnia bezpieczną pracę przez cały okres użytkowania sprzętu.
P9: Jak warunki środowiskowe wpływają na działanie elektrofiltra?
Temperatura znacząco wpływa na wydajność, a podwyższone temperatury zmniejszają gęstość gazu i zwiększają przewodność elektryczną. Wilgotność powyżej 15 procent może powodować powstawanie środowiska korozyjnego na powierzchniach elektrod. Skład gazu wlotowego zawierający dwutlenek siarki, tlenki azotu lub inne związki chemiczne może powodować powstawanie warunków kwasowych wymagających specjalistycznych materiałów elektrodowych. Wysokość lokalizacji obiektu wpływa na gęstość gazu i parametry elektryczne. Właściwy projekt systemu uwzględnia wszystkie przewidywane warunki środowiskowe, aby utrzymać stałą wydajność przez cały okres użytkowania.
P10: Jakie poziomy emisji na wylocie mogą osiągnąć elektrofiltry?
Nowoczesne systemy elektrostatyczne rutynowo osiągają emisję na wyjściu poniżej 50 miligramów na normalny metr sześcienny. Zaawansowane projekty obejmujące wiele etapów zbierania lub technologię hybrydową mogą osiągnąć emisję na wylocie poniżej 10 miligramów na normalny metr sześcienny. Jednocyfrowy miligram na normalny metr sześcienny emisji z wylotu stawia technologię elektrostatyczną wśród najskuteczniejszych dostępnych metod zbierania pyłu. Te poziomy wydajności przekraczają większość międzynarodowych norm środowiskowych i zapewniają margines bezpieczeństwa na wypadek przyszłego zaostrzenia przepisów.
