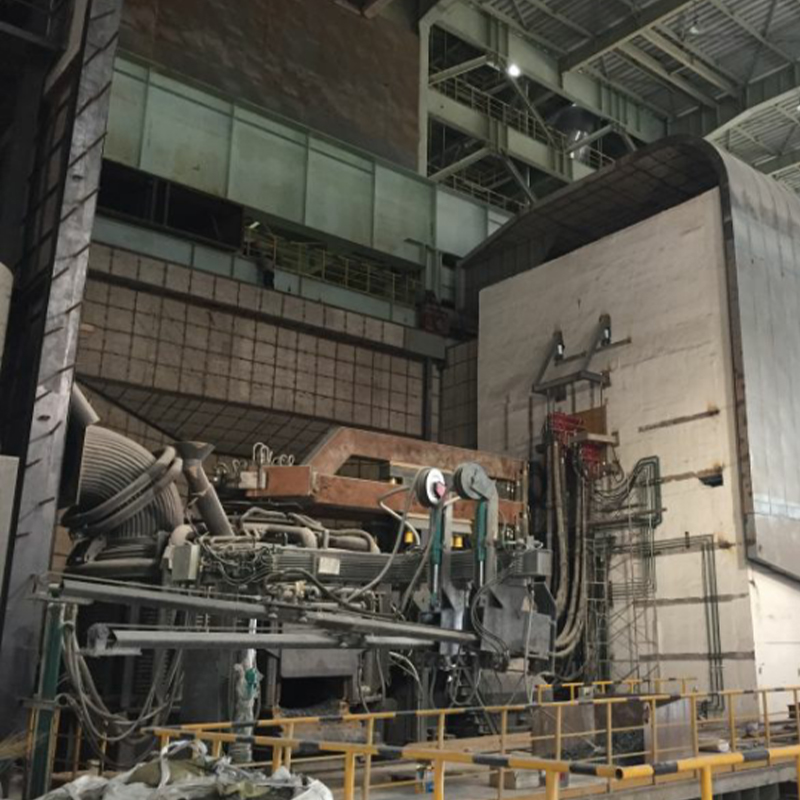

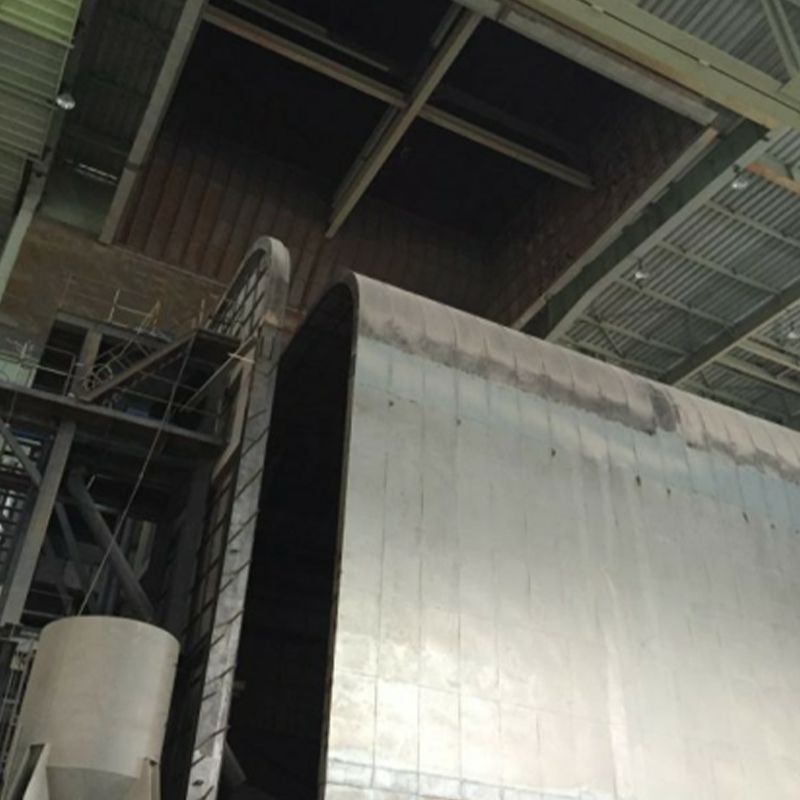

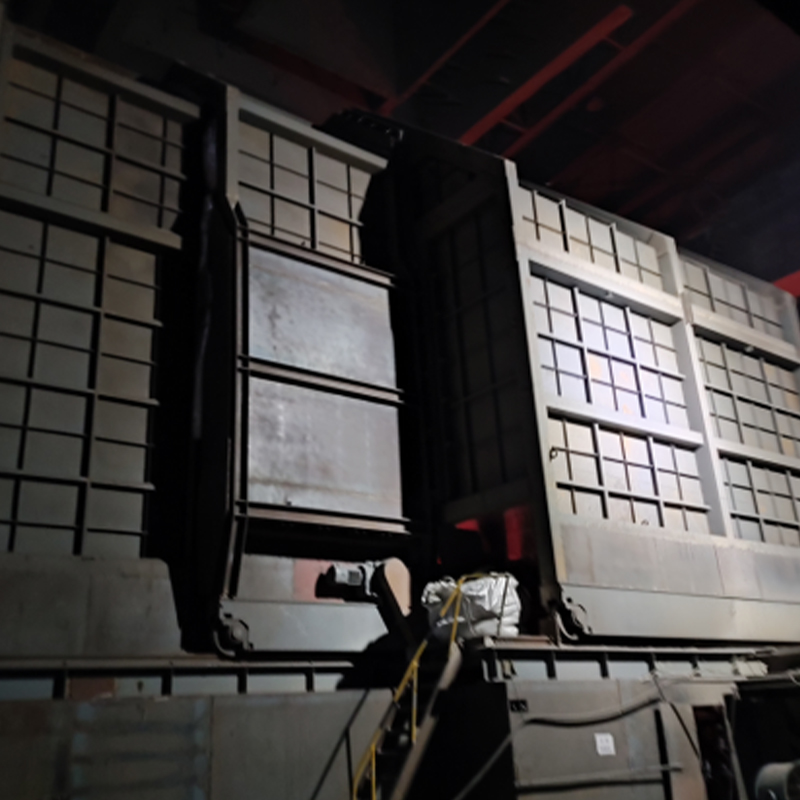

Całkowicie zamknięty okap pieca elektrycznego

Jakie są uwagi projektowe dotyczące całkowicie zamkniętego okapu pieca elektrycznego?

The piec elektryczny z całkowicie zamkniętym okapem jest kluczowym elementem nowoczesnych przemysłowych systemów odpylania i kontroli emisji, szczególnie w hutnictwie stali, odlewniach i innych wysokotemperaturowych procesach metalurgicznych. Jego podstawową funkcją jest wychwytywanie i powstrzymywanie dymu, pyłu i szkodliwych gazów powstających podczas pracy pieca elektrycznego, zapewniając zgodność z rygorystycznymi przepisami środowiskowymi, przy jednoczesnej poprawie bezpieczeństwa w miejscu pracy i jakości powietrza.

Ponieważ branże stoją w obliczu rosnącej presji ograniczenia emisji i zwiększenia wydajności operacyjnej, projekt całkowicie zamkniętego okapu pieca elektrycznego musi równoważyć integralność strukturalną, opór cieplny, wydajność wychwytywania gazu i zużycie energii.

Wybór materiałów i projekt konstrukcyjny

Całkowicie zamknięty kaptur pieca elektrycznego działa w ekstremalnych warunkach, wymagających materiałów odpornych na wysokie temperatury, korozję i naprężenia mechaniczne. Typowe materiały obejmują stopy stali o wysokiej wytrzymałości z powłokami ogniotrwałymi lub stal nierdzewną o właściwościach żaroodpornych. Okap jest zazwyczaj podzielony na dwie lub trzy sekcje, aby zapewnić elastyczność podczas pracy pieca, np. ładowania, spuszczania i usuwania żużla.

Całkowicie zamknięta konstrukcja zapewnia minimalną emisję niezorganizowaną poprzez całkowite otoczenie obszaru pracy pieca elektrycznego. Integralność strukturalna okapu musi uwzględniać rozszerzalność cieplną, wibracje i potencjalne uderzenia mechaniczne. Wzmocnione ramy, złącza spawane i panele modułowe zwiększają trwałość, jednocześnie umożliwiając dostęp konserwacyjny. Dodatkowo konstrukcja przeciwwybuchowa z wbudowanymi ciśnieniowymi zaworami nadmiarowymi ogranicza ryzyko związane z gazami palnymi.

Efektywność wychwytywania gazu i integracja systemu

Jednym z głównych celów całkowicie zamkniętego okapu pieca elektrycznego jest osiągnięcie wysokiego współczynnika wychwytywania – zwykle przekraczającego 95% – cząstek stałych i szkodliwych gazów. Otwory ssące okapu muszą być strategicznie rozmieszczone, aby uwzględnić zmienne wzorce przepływu gazu na różnych etapach pracy pieca. Symulacje obliczeniowej dynamiki płynów (CFD) są często wykorzystywane w celu optymalizacji rozkładu przepływu powietrza i zminimalizowania martwych stref.

Okap współpracuje z systemem usuwania pyłu, takim jak komora workowa lub elektrofiltr, zapewniając skuteczne filtrowanie wychwyconych zanieczyszczeń przed ich uwolnieniem. Regulowany mechanizm ssący, często zautomatyzowany, moduluje przepływ powietrza w oparciu o wymagania produkcyjne w czasie rzeczywistym, takie jak otwieranie drzwi pieca lub zdarzenia spustowe. Ta dynamiczna regulacja zwiększa efektywność energetyczną poprzez ograniczenie niepotrzebnego odsysania w fazach niskiej emisji.

Automatyka i sterowanie adaptacyjne

Nowoczesne, całkowicie zamknięte okapy pieców elektrycznych są wyposażone w automatykę, która poprawia szybkość reakcji i wydajność operacyjną. Czujniki monitorują temperaturę, stężenie gazu i stan pieca, powodując regulację prędkości ssania lub położenia okapu. Na przykład, gdy drzwi pieca się otwierają, system zwiększa wydajność wyciągu, aby zapobiec nagłemu uwolnieniu dymu.

Zmotoryzowane elementy, takie jak mechanizmy przesuwne lub podnoszące, umożliwiają dostosowanie okapu do różnych operacji pieca bez ręcznej interwencji. Belki gąsienicowe i silniki kroczące ułatwiają mobilność w celu konserwacji lub zmiany położenia. Te zautomatyzowane funkcje zapewniają stałą wydajność, jednocześnie redukując koszty pracy i błędy ludzkie.

Zgodność z bezpieczeństwem i ochroną środowiska

Bezpieczeństwo jest sprawą najwyższej wagi przy projektowaniu całkowicie zamkniętego okapu pieca elektrycznego. Środowiska o wysokiej temperaturze wymagają izolacji termicznej i systemów chłodzenia, aby zapobiec degradacji konstrukcji. Urządzenia monitorujące temperaturę i mechanizmy wyłączania awaryjnego chronią przed przegrzaniem.

Konstrukcje przeciwwybuchowe obejmują przerywacze płomieni i panele nadmiarowe ciśnienia, które radzą sobie z potencjalnym zapłonem gazu. Materiały odporne na korozję wydłużają żywotność, szczególnie w procesach z udziałem kwaśnych lub zasadowych oparów. Co więcej, całkowicie zamknięta konstrukcja przyczynia się do redukcji hałasu, obniżając poziom dźwięku zewnętrznego o około 25 decybeli, co stanowi znaczącą korzyść dla zdrowia pracowników i zgodności z przepisami.

Efektywność energetyczna i względy operacyjne

Maksymalnie wychwytując zanieczyszczenia, okap musi także minimalizować zużycie energii. Przetwornice częstotliwości (VFD) w wentylatorach wyciągowych dostosowują zużycie energii w oparciu o zapotrzebowanie w czasie rzeczywistym. Systemy odzyskiwania ciepła mogą ponownie wykorzystać odpadową energię cieplną do wstępnego podgrzewania powietrza do spalania lub innych procesów, poprawiając ogólną wydajność instalacji.

Dostępność konserwacji jest kolejnym krytycznym czynnikiem. Zdejmowane panele, otwory inspekcyjne i łatwe do wymiany komponenty redukują przestoje. Regularne mechanizmy czyszczące, takie jak układy wibracyjne lub pneumatyczne, zapobiegają gromadzeniu się kurzu wewnątrz okapu, utrzymując optymalny przepływ powietrza.

Całkowicie zamknięty okap pieca elektrycznego to wyrafinowane rozwiązanie do kontroli emisji przemysłowych, łączące zaawansowane materiały, automatyzację i funkcje bezpieczeństwa, aby spełnić nowoczesne standardy ochrony środowiska. Jego projekt musi stawiać na trwałość, wydajność wychwytywania i możliwość dostosowania do różnych operacji pieca. Integrując inteligentne systemy sterowania i solidną konstrukcję, przemysł może osiągnąć zrównoważoną produkcję, chroniąc jednocześnie zdrowie pracowników i zgodność z przepisami.

W miarę rozwoju technologii dalsze innowacje w zakresie materiałów, integracji czujników i odzyskiwania energii będą w dalszym ciągu zwiększać wydajność całkowicie zamkniętych okapów pieców elektrycznych, wzmacniając ich rolę w kontroli zanieczyszczeń przemysłowych.
